In Bản Vẽ Kỹ Thuật AutoCAD A0-A3: Chuẩn Bị File Và Kiểm Tỷ Lệ
Bài này hướng dẫn chuẩn bị file AutoCAD/PDF, chọn khổ A0-A3 và kiểm tra tỷ lệ trước khi in. Nếu cần đặt dịch vụ hoặc nhân bản từ bản giấy, xem trang In & Photo Bản Vẽ tại TP.HCM; nhân viên sẽ kiểm tra file hoặc bản gốc để xác nhận quy cách thực hiện.
Khi in bản vẽ kỹ thuật AutoCAD khổ A0, A1, A2 hoặc A3, cần kiểm khổ PDF, tỷ lệ Layout, bảng nét và một tờ mẫu trước khi nhân nhiều bộ. Nhà in Phát kiểm tra file hoặc bản gốc để xác nhận quy cách, giá và thời điểm nhận tại TP.HCM.
Độ Chuẩn Xác Tỷ Lệ & Độ Mảnh Nét Vẽ Trong Bản Vẽ Xây Dựng
Trong hồ sơ thiết kế kỹ thuật thi công, hồ sơ đấu thầu và hồ sơ hoàn công, bản vẽ kỹ thuật là ngôn ngữ pháp lý và công cụ chỉ đạo thi công trực tiếp trên công trường. Một sai lệch nhỏ về tỷ lệ in (do vô tình chọn nhầm lệnh Fit to Paper làm co giãn 1-2%) có thể dẫn đến sai số trắc địa hàng chục centimet ngoài hiện trường, gây tổn thất nghiêm trọng cho nhà thầu.
Với file xuất từ AutoCAD, Revit, ArchiCAD hoặc Civil 3D, cần kiểm khổ PDF, tỷ lệ trang và khả năng đọc của nét theo từng bộ hồ sơ. Nếu có bảng nét riêng, hãy gửi kèm tệp hoặc một PDF đã duyệt để nhân viên đối chiếu trước khi in.
KÍCH THƯỚC KHỔ GIẤY & THÔNG SỐ VẬT LIỆUBảng Tra Cứu Kích Thước Khổ Giấy In Bản Vẽ & Định Lượng Giấy
| Khổ Giấy Chuẩn | Kích Thước Tiêu Chuẩn (mm) | Diện Tích Tương Đương | Định Lượng Giấy Khuyên Dùng | Ứng Dụng Thực Tế |
|---|---|---|---|---|
| Khổ A0 | 841 x 1189 mm | 1.0 m2 (16 trang A4) | Ford 80gsm – 100gsm | Quy hoạch tổng mặt bằng, bình đồ tuyến, bản vẽ hoàn công lớn |
| Khổ A1 | 594 x 841 mm | 0.5 m2 (8 trang A4) | Ford 80gsm – 100gsm | Bản vẽ mặt bằng kết cấu, mặt đứng kiến trúc, hệ thống MEP |
| Khổ A2 | 420 x 594 mm | 0.25 m2 (4 trang A4) | Ford 80gsm – 100gsm | Chi tiết dầm cột, chi tiết thang, bản vẽ nội thất biệt thự |
| Khổ A3 | 297 x 420 mm | 0.125 m2 (2 trang A4) | Ford 80gsm – 120gsm | Tập hồ sơ thi công công trường đóng cuốn, hồ sơ xin phép xây dựng |

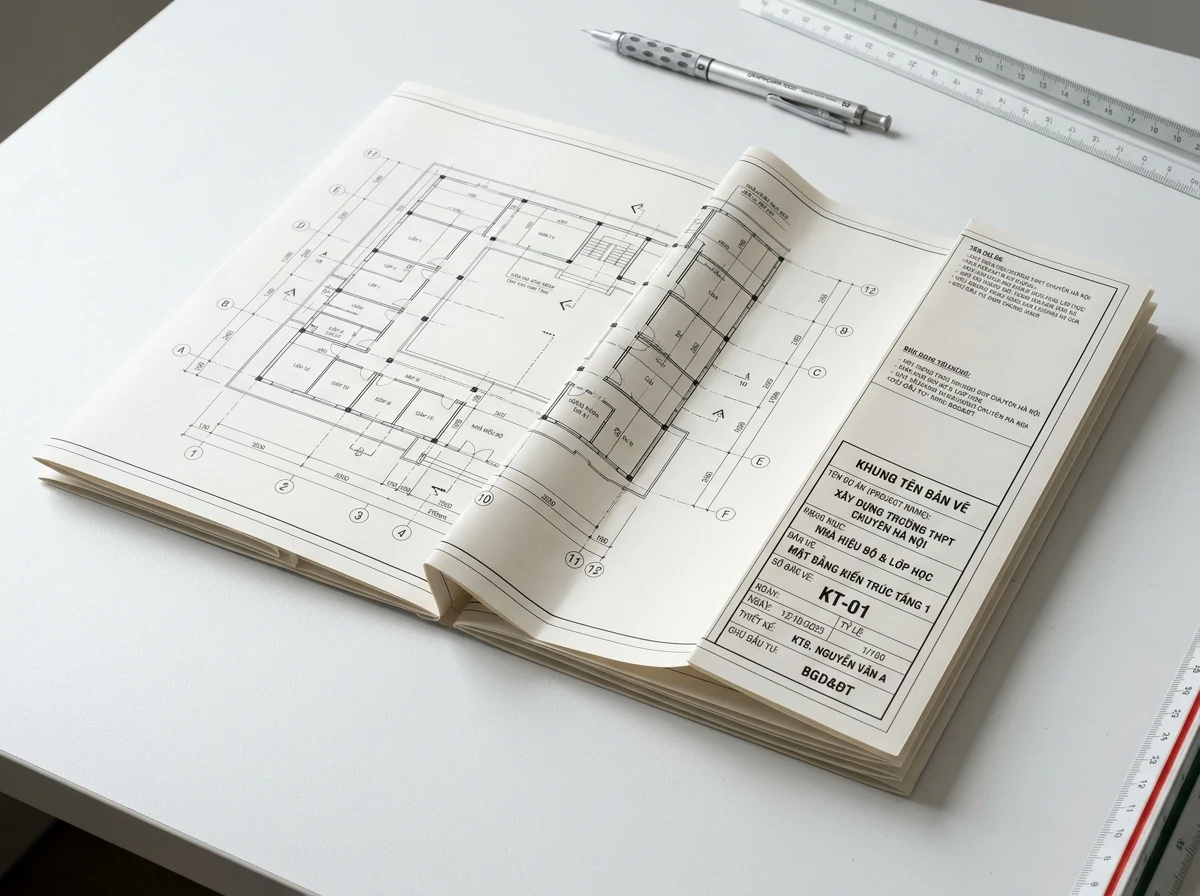

Quy Cách Gấp Bản Vẽ Cánh Bướm A0, A1 Về Khổ A4 Đóng Tập Hồ Sơ
Theo tiêu chuẩn xây dựng quốc gia, các bản vẽ khổ lớn A0, A1, A2 khi đưa vào tập hồ sơ lưu trữ bắt buộc phải được gấp cánh bướm (gấp zíc-zắc) về đúng khổ A4 ($210 imes 297 ext{mm}$):
- Khung tên bản vẽ luôn ở vị trí ngoài cùng: Mặt trước góc dưới bên phải luôn hiển thị rõ ràng Khung tên (Title Block) bao gồm tên công trình, hạng mục, số hiệu bản vẽ, ngày phát hành và chữ ký chủ trì để tiện tra cứu mà không cần mở bung toàn bộ tờ bản vẽ.
- Chừa mép đóng gáy 20mm: Mép gấp bên trái được thiết kế gờ mép thụt lề 20mm để đục lỗ hoặc dán gáy mà không bị kẹp dính vào phần nội dung bản vẽ bên trong.
- Mở ra và gấp lại nhẹ nhàng: Kỹ thuật gấp nếp cánh bướm giúp kỹ sư mở bản vẽ ra kiểm tra ngay tại công trường và gấp gọn lại thuận tiện hơn khi sử dụng.
Thông Tin Cần Có Khi Hỏi Giá In & Photo Bản Vẽ Kỹ Thuật
Bảng giá cũ trong bài chưa được xác nhận còn hiệu lực. Giá hiện hành được báo theo file hoặc bản giấy, số tờ, số bộ và gia công.
| Thông tin | Cần ghi rõ | Vì sao ảnh hưởng báo giá |
|---|---|---|
| Khổ giấy | A0, A1, A2, A3 hoặc khổ khác | Diện tích in và khả năng tương thích tệp |
| Nguồn đầu vào | PDF/DWG đã duyệt hay bản giấy | Quy trình in từ file khác với nhân bản từ giấy |
| Màu và giấy | Trắng đen, màu; loại giấy cần dùng | Vật liệu và mức phủ mực khác nhau |
| Số lượng | Số tờ mỗi bộ và số bộ | Khối lượng sản xuất, kiểm và sắp bộ |
| Gia công | Gấp, đóng bộ, thời điểm và địa điểm nhận | Cần thêm công đoạn và phương án giao nhận |
In Bản Vẽ Gấp: Xác Nhận Lịch Nhận Trước Khi Sản Xuất
Khách cần nhận gấp tại Quận 1, Quận 3, Bình Thạnh, Thủ Thiêm hoặc TP. Thủ Đức nên gửi file, số tờ, số bộ và yêu cầu gia công để nhân viên xác nhận lịch. Đơn thông thường tham khảo 2 giờ sau khi chốt file và quy cách; đơn nhiều hoặc nhận ngoài giờ phải được xác nhận riêng. Nhà in Phát hỗ trợ book ship theo yêu cầu.
Quý khách có thể kết hợp sử dụng dịch vụ đóng cuốn hồ sơ thiết kế nẹp ốc đồng hoặc dịch vụ in phối cảnh 3D kiến trúc chuẩn màu render. Cùng với hệ sinh thái liên kết tại thegioiinnhanh.com.vn và instandee.vn, hãy chọn dịch vụ và quy cách theo yêu cầu thật của từng hồ sơ kỹ thuật.
TỐI ƯU TỐC ĐỘ XUẤT HỒ SƠ THI CÔNGBảng Tra Cứu Các Lệnh Tối Ưu Bản Vẽ AutoCAD Trước Khi Gửi In
Để bản vẽ in ra mượt mà, không bị giật lag máy in và loại bỏ các đối tượng rác thừa thãi trong file CAD, các kỹ sư nên thực hiện chuỗi lệnh tối ưu sau:
| Tên Lệnh AutoCAD | Phím Tắt | Mục Đích Sử Dụng | Lợi Ích Khi In Ấn Khổ Lớn |
|---|---|---|---|
| PURGE | PU + Enter | Dọn sạch các Layer rác, Block trống, kiểu chữ không dùng | Có thể giảm đối tượng không dùng; mức giảm tùy file và cần lưu bản gốc trước khi dọn |
| OVERKILL | OVERKILL | Xóa bỏ các nét vẽ trùng lặp đè lên nhau | Tránh hiện tượng đầu phun đè mực 2 lần gây nhòe nét |
| AUDIT | AUDIT + Y | Quét và tự động sửa các lỗi cơ sở dữ liệu bản vẽ | Ngăn ngừa lỗi văng AutoCAD (Crash) giữa chừng khi in |
| PUBLISH | PUBLISH | Xuất hàng loạt hàng chục Layout sang 1 file PDF duy nhất | In liên tục theo đúng thứ tự danh mục bản vẽ |
| PAGESETUP | PAGESETUP | Gán sẵn khổ giấy (A1/A0), máy in và bảng nét .ctb | Giúp các Layout dùng thiết lập khổ nhất quán; vẫn cần kiểm tờ mẫu |
Hướng Dẫn Thiết Lập Bảng Nét In (Plot Style Table) Chuẩn Xây Dựng
- Nét Thấy Chính (Đường bao kết cấu dầm, cột, tường chịu lực): Gán màu Red (Màu 1) hoặc White (Màu 7) với độ dày nét in từ 0.30mm đến 0.35mm để tạo điểm nhấn chịu lực rõ ràng.
- Nét Thấy Phụ (Nét cửa đi, vách kính, bậc thang, thiết bị vệ sinh): Gán màu Green (Màu 3) hoặc Cyan (Màu 4) với độ dày nét in vừa phải từ 0.18mm đến 0.20mm.
- Nét Mảnh (Đường kích thước Dimension, chữ ghi chú Text, đường chỉ dẫn): Gán màu Yellow (Màu 2) với độ dày nét 0.13mm đến 0.15mm và kiểm lại trên tờ mẫu để chữ, kích thước vẫn đọc được.
- Nét Siêu Mảnh (Vật liệu Hatch bê tông, gạch ốp, cát sỏi): Gán màu Color 8 (Xám đậm) hoặc Color 9 với độ dày từ 0.05mm đến 0.09mm để nền vật liệu không lấn át đường nét kiến trúc chính.
- Nét Tim Trục & Nét Khuất (Centerline & Hidden): Gán màu Magenta (Màu 6) nét gạch chấm gạch đứt với độ dày 0.13mm.
Hướng Dẫn Cấu Hình Bảng Nét In CTB / STB Chuẩn TCVN & ISO 128
Lỗi phổ biến nhất khi in bản vẽ kỹ thuật tại các tiệm in thông thường là không nhận đúng file nét in plot style (.ctb), dẫn đến các nét trục và nét cắt bê tông có cùng một độ dày, làm bản vẽ trở nên thô kệch và vi phạm tiêu chuẩn thiết kế xây dựng. Tại Nhà In Phát, hệ sinh thái máy in kỹ thuật số của chúng tôi được đồng bộ hóa với bộ Plot Style chuẩn mực:
- Nét thấy cơ bản (Visible Outline): Thiết lập bề rộng nét từ 0.50mm đến 0.70mm (màu Color 7 White hoặc Color 1 Red tùy layer) để làm nổi bật kết cấu chịu lực, tường bao và dầm sàn.
- Nét khuất (Hidden Lines – Nét đứt): Thiết lập bề rộng từ 0.25mm đến 0.35mm, bước ngắt quãng rõ ràng, không bị dính nét liền khi thu nhỏ tỷ lệ.
- Nét trục định vị & Đường tâm (Center Lines): Thiết lập bề rộng mảnh 0.15mm đến 0.18mm với màu xám nhạt (Color 8 hoặc 9) giúp bản vẽ thanh thoát, không rối mắt.
- Nét kích thước (Dimensions) & Nét gạch vật liệu (Hatch): Độ mảnh tối ưu 0.09mm đến 0.13mm. Với hatch dày, cần kiểm tờ mẫu đúng khổ để tránh các đường nhập thành mảng tối.
Khi gửi file in, kỹ sư chỉ cần đính kèm file .ctb hoặc xuất file PDF đã gộp sẵn nét in (Plot with plot styles). Kỹ thuật viên của xưởng sẽ kiểm tra trực quan trên màn hình chuyên dụng trước khi in số lượng lớn.
Sản Phẩm & Dịch Vụ Hồ Sơ Bản Vẽ Liên Quan Tại Nhà In Phát

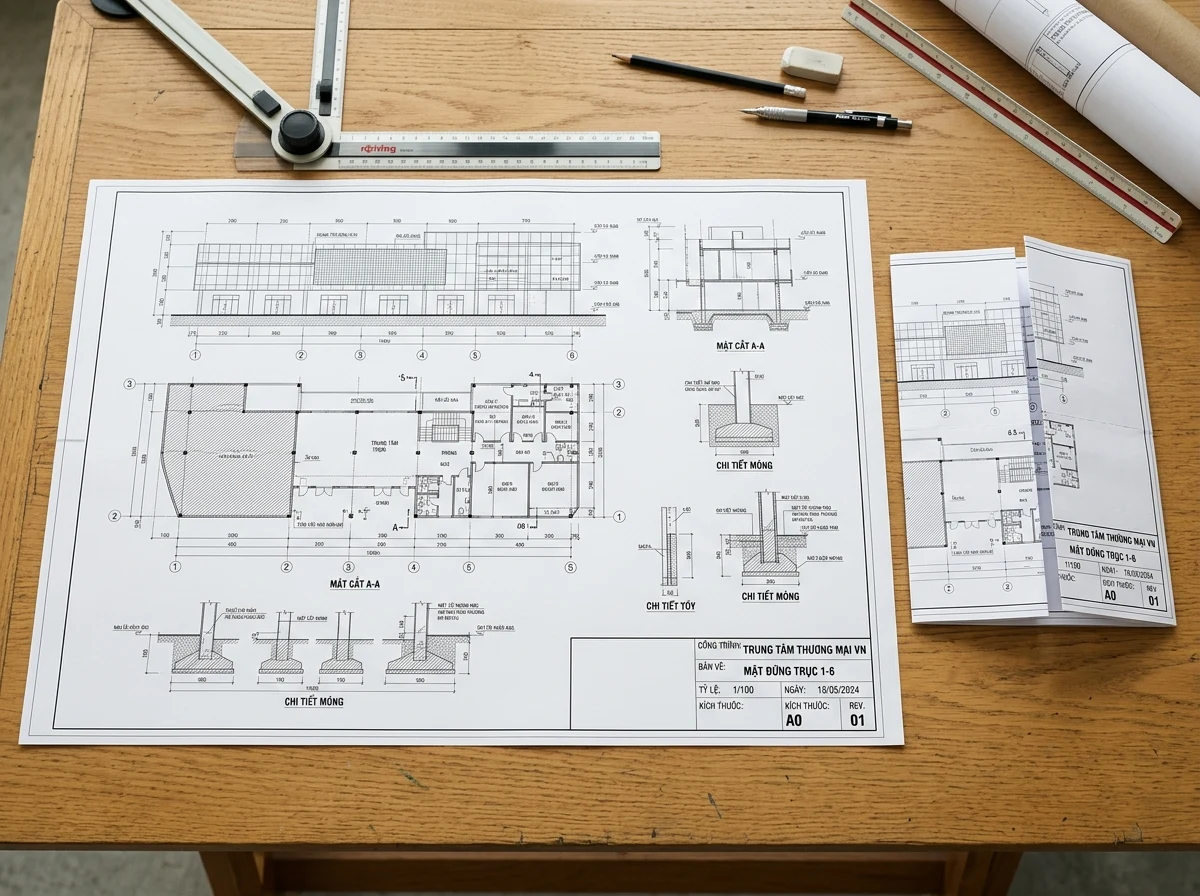

Từ bản vẽ AutoCAD đến tờ in: kiểm tra ở từng điểm chuyển giao
Một tệp DWG mở được trên máy của người thiết kế chưa chắc đã in đúng ở máy khác. Bản vẽ có thể phụ thuộc vào font cài riêng, tệp tham chiếu ngoài, ảnh liên kết, bảng nét hoặc thiết lập trang chỉ lưu trên máy tạo file. Vì vậy, người gửi không nên chỉ hỏi “xưởng có mở được DWG không” mà nên chuẩn bị một bản PDF dùng để đối chiếu. PDF cho nhân viên thấy kết quả mà người thiết kế muốn nhận: khổ trang, thứ tự tờ, nét, chữ, màu và phạm vi in. DWG vẫn hữu ích khi cần kiểm tra nguồn, nhưng không nên sửa bản thiết kế gốc tại nơi in nếu chưa có người phụ trách thiết kế đồng ý.
Hãy chọn một người chịu trách nhiệm xác nhận bộ file cuối. Người đó nên cung cấp danh mục tờ, mã bản vẽ, lần phát hành và số bộ cần in. Khi một dự án có nhiều người sửa cùng lúc, tên tệp kiểu “final”, “final2” hoặc “mới nhất” không đủ để tránh nhầm. Một cách dễ kiểm tra là dùng cùng mã phát hành trong tên thư mục, danh mục bản vẽ và khung tên. Trước khi chuyển file, mở lại từng PDF đã xuất ở tỷ lệ xem đủ trang và ở mức phóng to để kiểm cả bố cục lẫn chi tiết. Việc này thường phát hiện sớm một khung tên bị cắt, một tờ có hướng giấy sai hoặc một lớp chữ chỉ biến mất sau khi xuất PDF.
Không có một cài đặt phù hợp cho mọi bộ hồ sơ. Bản vẽ thi công cần ưu tiên thông số và tỷ lệ; bản vẽ phối cảnh có thể ưu tiên màu và bề mặt; bản để trao đổi nội bộ có thể dùng khổ nhỏ hơn nếu bên nhận chấp nhận. Hãy ghi rõ mục đích sử dụng ngay trong yêu cầu in. Nếu cần in lại từ tờ giấy cũ, đó là quy trình photo/nhân bản khác với xuất bản in từ file; tình trạng bản gốc sẽ giới hạn mức độ rõ của bản sao. Trang dịch vụ in và photo bản vẽ A0–A3 giúp phân biệt hai đầu vào này trước khi xác nhận quy cách.
MODEL, LAYOUT VÀ TRANG PDFĐừng nhầm tỷ lệ hình học với tỷ lệ in trên tờ giấy
Trong AutoCAD, kích thước vật thể ở Model, tỷ lệ của viewport trong Layout và tỷ lệ xuất trang là ba khái niệm khác nhau. Một bức tường vẽ đúng kích thước trong Model không tự bảo đảm số đo trên giấy đúng tỷ lệ ghi ở khung tên. Nếu viewport được thiết lập 1:100 nhưng PDF lại bị thu nhỏ khi in trên khổ giấy không khớp, bản in cuối vẫn sai. Ngược lại, khi in Layout ở kích thước tờ đã khai báo, tỷ lệ 1:1 của trang giấy chỉ nói rằng trang PDF được chuyển ra giấy đúng kích thước; tỷ lệ kỹ thuật bên trong viewport còn phải kiểm tra riêng. Người duyệt nên xác định trước tỷ lệ nào cần giữ, tờ nào được phép thu phóng để đọc và tờ nào tuyệt đối không được tự động “vừa trang”.
Với hồ sơ có nhiều Layout, hãy tạo một Page Setup nhất quán cho từng nhóm khổ. Đừng giả định tất cả các tab đều dùng cùng khổ hoặc cùng hướng ngang/dọc. Khi xuất một PDF nhiều trang, kiểm tra kích thước trang của từng tờ chứ không chỉ tờ đầu. Một trang A1 lọt giữa tập A3 dễ bị máy in xử lý theo thiết lập khác. Cũng cần xác nhận vùng Plot: một Layout có khung tên nằm ngoài vùng xuất sẽ tạo ra PDF thiếu thông tin dù trong bản vẽ DWG vẫn nhìn thấy. Nếu xuất từ Model, việc dùng cửa sổ chọn vùng có thể làm khung in thay đổi theo từng lần chọn; nên lưu lại thiết lập và kiểm bằng PDF mẫu.
Cách kiểm tỷ lệ thực dụng là chọn một đoạn có kích thước biết trước, ví dụ một đường kích thước được ghi rõ trên bản vẽ, rồi đo trên một tờ in thử bằng thước phù hợp. Không dùng màn hình để suy ra kích thước vật lý: trình xem PDF có thể đặt mức zoom 80%, 125% hoặc co vừa cửa sổ mà bản PDF vẫn đúng. Khi in PDF, tùy chọn “Actual size” giữ nguyên kích thước trang; “Fit” có thể giảm hoặc tăng để vừa vùng in. Điều này không có nghĩa cứ chọn “Actual size” là an toàn trong mọi trường hợp: nếu khổ giấy nhỏ hơn trang PDF hoặc vùng máy in không chứa đủ nội dung, mép giấy có thể bị cắt. Cần so khổ PDF, khổ thành phẩm và vùng nội dung trước khi in số lượng lớn.
FONT, XREF VÀ HÌNH LIÊN KẾTNhững thành phần dễ mất khi chuyển file sang máy khác
Font là một trong những nguyên nhân khiến bản vẽ trông đúng trên máy thiết kế nhưng sai khi mở ở nơi in. Khi thiếu font, chữ có thể bị thay thế, rộng hơn, hẹp hơn hoặc biến thành ký tự khó đọc. Những thay đổi nhỏ này có thể đẩy kích thước ra ngoài ô, che ký hiệu hoặc làm sai tên hạng mục trong khung tên. Người gửi nên mở PDF cuối ở một máy khác với máy xuất file, quan sát kỹ phần ghi chú nhỏ, ký hiệu cao độ, mã cửa và tên tờ. Nếu gửi DWG để xử lý, hãy thống nhất cách cung cấp font được phép sử dụng; đừng yêu cầu nhân viên tự đoán font thay thế dựa trên hình dáng gần giống.
Xref và hình ảnh tham chiếu cũng có thể biến mất nếu đường dẫn trên máy thiết kế không tồn tại trên máy nhận. Điều này đặc biệt quan trọng với hồ sơ nền kiến trúc dùng cho phần kết cấu, cơ điện hoặc với bản quy hoạch có ảnh nền. Một PDF đã xuất đúng thường cho thấy các liên kết có hiện ở bản xem cuối hay không. Nếu vẫn cần bàn giao DWG, nên đóng gói đủ tệp liên quan và mở lại gói đó trên một thư mục khác để thử. Không nên gửi lẻ một DWG rồi cho rằng mọi layer, tệp ảnh và bảng nét đều đã nằm trong nó.
Trước khi đặt in, hãy rà ba vùng dễ bị bỏ sót: khung tên, chú giải và các ghi chú ở mép bản vẽ. Chúng thường nhỏ hơn nội dung chính, nên thiếu font hoặc lỗi cắt lề sẽ lộ rõ ở đây trước. Nếu có nội dung nhạy cảm, chỉ chia sẻ những tệp cần cho sản xuất và xác nhận kênh chuyển file với nhân viên. Với bộ hồ sơ đang chờ duyệt, người gửi cần đánh dấu rõ bản “tham khảo”, bản “duyệt” và bản “phát hành” để tránh một bản chưa chốt trở thành thành phẩm bàn giao.
BẢNG NÉT VÀ KHẢ NĂNG ĐỌCKiểm CTB/STB bằng kết quả in, không chỉ bằng tên tệp
Bảng nét giúp chuyển thuộc tính trong bản vẽ thành độ dày, sắc độ hoặc cách thể hiện khi xuất trang. Tuy nhiên, cùng một màu trên màn hình không nhất thiết cho cùng một nét in nếu hai dự án dùng hai bảng nét khác nhau. Trước khi gửi, hãy xác định hồ sơ dùng cơ chế CTB theo màu hay STB theo kiểu nét; sau đó gửi đúng cấu hình hoặc xuất PDF đã duyệt. Nói “in theo bảng nét tiêu chuẩn” mà không có bảng nét, tờ mẫu hoặc PDF chuẩn để đối chiếu là một chỉ dẫn chưa đủ. Bên nhận cũng không thể suy ra nét nào là nét cắt, nét thấy hay nét tham chiếu chỉ từ tên layer nếu quy ước của dự án khác nhau.
Hãy nhìn bản vẽ ở kích thước dự kiến đọc thực tế. Nét hatch có thể đẹp khi phóng to 400% nhưng bị dính thành mảng ở khổ thu nhỏ; ngược lại, một đường tham chiếu đủ thấy trên màn hình có thể gần như biến mất trên bản in. Việc kiểm không chỉ là “nét có hiện” mà còn là thứ bậc thị giác: đường bao quan trọng phải nổi hơn đường kích thước, chữ phải tách khỏi hatch và nét đứt vẫn nhận ra được. Nếu bảng nét thay đổi, nên duyệt lại tờ có nhiều loại nét nhất thay vì suy từ một tờ sơ đồ đơn giản. Với bản màu, kiểm cả việc chuyển sang trắng đen: hai màu khác nhau có thể cho cùng sắc độ xám và mất khả năng phân biệt hệ thống.
Không nên khẳng định một độ dày nét cố định luôn đúng cho mọi máy, giấy và loại hồ sơ. Chất lượng đọc phụ thuộc vào tập hợp: tỷ lệ thu phóng, mật độ hatch, loại giấy, chế độ in và điều kiện nhìn bản vẽ. Nếu nội dung có đường rất mảnh hoặc chữ nhỏ, hãy yêu cầu một tờ thử ở đúng khổ trước khi nhân nhiều bộ. Người duyệt so bản thử với PDF và chỉ xác nhận sau khi các ký hiệu cần đọc đã rõ. Quy trình này hữu ích hơn một lời hứa chung rằng mọi đường nét đều được tái hiện như nhau.
MỘT BỘ HỒ SƠ, NHIỀU PHIÊN BẢNSắp tờ và kiểm phiên bản trước khi in hàng loạt
Đơn hàng một tờ tương đối dễ kiểm. Rủi ro tăng khi một bộ có nhiều bộ môn và nhiều lần sửa. Trước khi xuất bản cuối, hãy lập bảng danh mục với ít nhất mã tờ, tên tờ, khổ giấy, số lần sửa và số lượng bản. Bảng này không cần phần mềm phức tạp; điều quan trọng là có một danh sách mà người gửi và người nhận cùng đối chiếu. Mã tờ trong danh mục phải khớp với khung tên và tên tệp. Nếu có hai tờ cùng mã nhưng khác ngày phát hành, cần dừng để hỏi người phụ trách thay vì tự chọn tờ mới hơn theo ngày sửa file.
Một bộ PDF nhiều trang thuận tiện cho việc giữ thứ tự, nhưng không loại bỏ được lỗi nội dung. Hãy mở trang đầu, trang cuối và ít nhất một tờ của mỗi nhóm khổ; sau đó kiểm số trang PDF so với danh mục. Nếu một bản vẽ trải nhiều tờ hoặc có phần phụ lục, hãy ghi rõ thứ tự đóng bộ. Đối với các tờ A0/A1 cần gấp vào hồ sơ A4, cần thống nhất hướng gấp và vị trí khung tên trước khi nhân tất cả. Không nên giả định kiểu gấp của hồ sơ thi công giống kiểu xếp tờ để trình bày trong buổi họp; mục đích sử dụng quyết định cách hoàn thiện.
Đặt tên các tệp theo trình tự dễ đọc giúp giảm nhầm lẫn, nhưng tên tệp không thay thế việc duyệt nội dung. Khi sửa một tờ sau lúc đã gửi in, hãy chỉ rõ mã tờ cũ cần hủy, bản mới thay thế và số bộ đã sản xuất nếu có. Nếu cần giao từng đợt, ghi rõ tờ nào thuộc đợt nào; không dựa vào tin nhắn rời rạc sau cùng để suy lại cả bộ. Một bản xác nhận ngắn gọn gồm số bộ, số tờ mỗi bộ, quy cách in và địa điểm nhận giúp hai bên cùng kiểm tra trước khi sản xuất.
DUYỆT MẪU THÀNH PHẨMMột tờ thử có thể phát hiện lỗi gì?
Tờ thử không chỉ kiểm xem máy có in ra được hay không. Hãy chọn một tờ đủ phức tạp: có chữ nhỏ, đường nét dày mỏng, hatch, khung tên và nếu có thì một vùng màu cần phân biệt. Khi xem thành phẩm, đặt tờ thử cạnh bản PDF trên màn hình nhưng đừng đòi màu giấy và màu màn hình giống hệt: chúng là hai môi trường hiển thị khác nhau. Những điều cần xác nhận là trang đúng khổ, nội dung không bị cắt, thông số đọc được, nét có thứ bậc và các vùng quan trọng không nhập vào nhau. Nếu phải đo tỷ lệ, dùng kích thước đã biết trên tờ; không lấy chiều dài cạnh giấy làm bằng chứng duy nhất.
Chọn một tờ ở khổ thật của đơn hàng. In thử A3 rồi suy ra A0 sẽ không cho thấy toàn bộ rủi ro của bố cục, độ đậm và cách xem bản vẽ ở khổ lớn. Ngược lại, in thử A0 có thể không đại diện cho một nhóm tờ A3 được thu nhỏ từ A1. Với đơn có nhiều loại tờ, nên duyệt theo nhóm có điều kiện khác nhau, không nhất thiết mỗi tờ một mẫu. Nếu sau khi duyệt khách đổi file, tờ thử cũ không còn là bằng chứng cho file mới; cần ghi nhận rõ thay đổi có ảnh hưởng tới tờ nào.
Người kiểm nên ghi vấn đề cụ thể để sửa: “chữ ở khung tên tờ K-05 bị cắt bên phải”, “nét đường ống màu xanh khó phân biệt với xanh lá khi in trắng đen” hoặc “tỷ lệ đo trên đoạn chuẩn chưa khớp”. Những ghi chú như “in đậm hơn” dễ dẫn tới sửa toàn bộ bộ hồ sơ và làm vùng khác mất chi tiết. Sau khi điều chỉnh, so đúng cùng tờ và cùng khổ. Chỉ lúc đó mới chốt cách in cho các tờ cùng nhóm. Giá và thời điểm nhận nên được nhân viên xác nhận theo file, số tờ, số bộ và phần gia công thực tế, đặc biệt với bộ hồ sơ lớn.
BÀN GIAO ĐƠN IN BẢN VẼThông tin cần gửi để nhân viên xác nhận đúng yêu cầu
Một yêu cầu đủ rõ nên cho biết: nguồn là DWG/PDF hay bản giấy; danh sách khổ; in màu hay trắng đen theo từng nhóm; số tờ và số bộ; yêu cầu giữ tỷ lệ; tờ nào cần gấp; có đóng bộ hay không; thời điểm cần nhận và địa điểm nhận. Nếu file chứa cả tờ đã phát hành và tờ đang sửa, ghi rõ tờ nào được phép in. Nếu chỉ có bản giấy nhưng muốn thay khổ, hãy nói mục đích sử dụng để nhân viên giải thích việc phóng hoặc thu có ảnh hưởng đến khả năng đọc và tỷ lệ hay không. Thời gian sản xuất của một đơn thông thường được thông báo sau khi kiểm file; đơn nhiều tờ hoặc nhiều công đoạn cần xác nhận riêng.
Khách có thể nhận tại hai cơ sở TP.HCM đã công bố của Nhà in Phát, nhờ hỗ trợ book ship hoặc trao đổi phương án gửi tỉnh theo yêu cầu. Trước khi giao, nên đối chiếu số bộ, số tờ mỗi bộ và tình trạng các tờ có khổ khác nhau. Nếu nhận hộ, cung cấp người liên hệ và mã đơn để tránh giao nhầm. Khi cần bổ sung sau bàn giao, mã bản vẽ và lần phát hành giúp đặt thêm đúng tờ mà không phải mô tả bằng hình chụp mơ hồ. Các bước này không làm thay công việc kiểm tra chuyên môn của kiến trúc sư hay kỹ sư, nhưng giúp quy trình in không tạo thêm một lớp sai sót không đáng có.
28 câu hỏi thường gặp về in bản vẽ AutoCAD
Kiểm file, tỷ lệ, vật liệu, gia công và nhận hàng theo từng tình huống.
In bản vẽ kỹ thuật AutoCAD khổ lớn A0, A1 lấy liền mất bao lâu?
Thời gian phụ thuộc khổ giấy, số tờ, số bộ, chất lượng file và phần gia công. Đơn in thông thường tham khảo mốc 2 giờ sau khi file và quy cách được xác nhận; bộ nhiều tờ hoặc cần gấp, đóng cuốn phải hỏi nhân viên để chốt thời điểm nhận. Không nên dùng một mốc 15–30 phút cho mọi bộ A0/A1.
Làm sao để đảm bảo bản vẽ AutoCAD in ra đúng tỷ lệ 100% không bị co giãn?
Trước hết kiểm tỷ lệ viewport trong Layout và khổ trang PDF. Khi in PDF, chọn kích thước thực nếu khổ giấy phù hợp và vùng in không cắt nội dung; tránh dùng Fit khi tờ cần giữ tỷ lệ. In thử một tờ, đo đoạn có kích thước đã biết rồi mới duyệt cả bộ.
Kích thước chuẩn của các khổ giấy in kỹ thuật A0, A1, A2, A3 là bao nhiêu?
Theo hệ A, A0 là 841 × 1189 mm; A1 là 594 × 841 mm; A2 là 420 × 594 mm; A3 là 297 × 420 mm. Khi đặt in, ghi cả khổ thành phẩm và hướng trang. Nếu tệp có khổ tùy chỉnh, nhân viên cần xem PDF để xác nhận khả năng thực hiện.
Độ mảnh nét vẽ nhỏ nhất (Lineweight) có thể in sắc nét là bao nhiêu?
Không có một độ mảnh tối thiểu được bảo đảm cho mọi loại file và giấy. Khả năng đọc còn phụ thuộc tỷ lệ thu nhỏ, mật độ hatch, chế độ in và thiết bị. Với đường rất mảnh, hãy gửi tờ mẫu có vùng khó nhất để kiểm tra trên bản in đúng khổ.
Plot Style Table (file .ctb) trong AutoCAD có vai trò gì khi gửi in?
CTB quy định cách các màu trong bản vẽ được xuất thành nét; STB dùng các kiểu nét được gán tên. Nếu gửi DWG, nên gửi đúng bảng nét và tệp liên quan. Nếu gửi PDF, kiểm lại PDF đã xuất ở kích thước trang cuối để đối chiếu kết quả cần in.
Tại sao nên xuất file AutoCAD sang PDF trước khi mang đi in?
PDF giúp người nhận nhìn thấy bố cục trang, font, hình và nét đã xuất, nhưng không tự sửa lỗi xuất từ DWG. Hãy mở lại PDF ở máy khác, kiểm khung tên, chữ nhỏ, hatch và kích thước từng trang trước khi gửi; giữ DWG làm nguồn khi cần đối chiếu.
Quy chuẩn gấp bản vẽ A0, A1 về khổ A4 theo TCVN là như thế nào?
Cách gấp cần được xác nhận theo yêu cầu của bộ hồ sơ và bên nhận. Thông thường khung tên nên dễ nhận diện khi tờ đã gấp, đồng thời phần mép gáy cần đủ chỗ cho cách đóng đã chọn. Hãy gửi mẫu hoặc quy cách của dự án nếu phải tuân một mẫu gấp cụ thể.
Bản vẽ in trắng đen và in màu có chênh lệch giá nhiều không?
Chi phí in màu và trắng đen có thể khác nhau theo khổ, diện tích phủ màu, số tờ và số bộ. Bản phối cảnh hoặc MEP nên được duyệt bằng một tờ mẫu nếu màu có vai trò phân biệt thông tin. Giá chính xác cần nhân viên kiểm file và báo theo đơn thực tế.
Định lượng giấy in bản vẽ kỹ thuật phổ biến nhất là bao nhiêu?
Giấy dùng cho bản vẽ cần phù hợp mục đích: xem nhanh, sử dụng tại công trường hay lưu lâu. Định lượng, độ trắng và khả năng gấp ảnh hưởng tới độ đọc và độ bền. Hãy hỏi nhân viên loại giấy đang có cho khổ cần in trước khi chốt cả bộ.
Có nhận photocopy bản vẽ khổ lớn A0, A1 từ bản vẽ gốc trên giấy không?
Có thể trao đổi nhu cầu nhân bản từ bản vẽ giấy khổ lớn; nhân viên cần kiểm khổ, tình trạng tờ và mức độ rõ của bản gốc trước khi xác nhận phương pháp. Bản sao không thể tự tạo lại đường hoặc chữ đã mất trên tờ gốc.
Giá in 1 tờ bản vẽ kỹ thuật A1 trắng đen là bao nhiêu?
Giá một tờ A1 không thể xác định chỉ từ khổ giấy. Cần biết in màu hay trắng đen, loại giấy, số tờ, số bộ và có gấp hoặc đóng bộ hay không. Gửi file hoặc ảnh bản gốc để nhân viên xác nhận báo giá hiện hành; không dùng bảng giá cũ làm giá chốt.
Dịch vụ scan bản vẽ kỹ thuật lưu trữ số hóa có độ phân giải bao nhiêu?
Độ phân giải và định dạng tệp scan cần chọn theo mục đích đọc, lưu trữ hoặc in lại. Với bản gốc chữ mờ, tăng DPI không đồng nghĩa phục hồi thông tin đã mất. Hãy kiểm một trang mẫu ở mức phóng đại đọc thực tế và hỏi nhân viên về khả năng scan khổ cần dùng.
Có dịch vụ nẹp gáy ốc đồng hoặc đóng cuốn bìa cứng cho tập bản vẽ không?
Phương án đóng bộ có thể gồm nẹp, còng, gáy hoặc cách gia công khác tùy số tờ và yêu cầu bàn giao. Khi đặt, cho biết khổ sau gấp, độ dày bộ hồ sơ và việc có cần tháo thay trang hay không; nhân viên sẽ xác nhận cách làm phù hợp.
Bản vẽ in bằng mực nước hay mực dầu, có bị nhòe khi gặp mưa công trường không?
Không nên xem mọi bản vẽ in là chống nước. Khả năng chịu ẩm tùy giấy, mực và phương pháp in đã chọn. Nếu dùng ở công trường, hãy nêu rõ điều kiện sử dụng để nhân viên tư vấn vật liệu phù hợp và duyệt mẫu; bảo quản trong bìa hoặc ống vẫn cần thiết.
Có nhận in bản vẽ vào ban đêm cho các nhà thầu cần nộp hồ sơ thầu sáng sớm không?
Nếu cần nhận ngoài giờ, hãy liên hệ trước để hỏi lịch tiếp nhận và khả năng sản xuất; không mặc định dịch vụ hoạt động 24/7. Gửi đủ file, số tờ, số bộ, phần gia công và thời điểm cần nhận để nhân viên xác nhận trước khi khách sắp xếp di chuyển.
Lỗi font chữ tiếng Việt trong AutoCAD khi mang đi in xử lý như thế nào?
Nếu PDF hoặc DWG bị thay font, hãy kiểm font gốc và quyền sử dụng font. Nên xuất PDF chuẩn từ máy thiết kế rồi mở lại trên máy khác. Việc thay font ngay tại nơi in cần người phụ trách thiết kế duyệt vì có thể đổi chiều rộng chữ, ký hiệu hoặc khung tên.
Bản vẽ xuất từ phần mềm Revit hoặc ArchiCAD có in được trực tiếp không?
Có thể xuất các sheet từ Revit hoặc ArchiCAD thành PDF để kiểm trước khi gửi in. Hãy rà thứ tự trang, khổ, hướng giấy, nét và khung tên của PDF cuối; không suy rằng mọi sheet đều giống trang đầu.
Có hỗ trợ giao bản vẽ tận nơi đến các văn phòng kiến trúc và công trường không?
Nhà in Phát hỗ trợ trao đổi phương án book ship và gửi tỉnh theo yêu cầu. Thời gian giao phụ thuộc địa chỉ, thời điểm hoàn thành, đơn vị vận chuyển và điều kiện thực tế; nhân viên cần xác nhận riêng, không mặc định một mốc 30–45 phút.
Đơn hàng in bản vẽ có được xuất hóa đơn VAT điện tử không?
Nếu công ty cần hóa đơn, hãy báo thông tin xuất hóa đơn và yêu cầu thanh toán trước khi chốt đơn. Nhân viên xác nhận cách xuất phù hợp với dịch vụ và chứng từ của đơn hàng.
Có thể in bản vẽ khổ dài bất thường (Non-standard length) như 841 x 2000mm không?
Tờ dài khác chuẩn cần xem kích thước PDF, chiều rộng, chiều dài và vật liệu dự kiến. Khả năng in còn tùy khổ máy và phương án gia công; không mặc định mọi chiều dài đều thực hiện được. Nên gửi file để kiểm và báo giá trước.
Cách kiểm tra tỷ lệ bản vẽ sau khi in bằng thước đo như thế nào?
Chọn một đoạn có kích thước được ghi rõ và tỷ lệ trên khung tên. Chẳng hạn, 5.000 mm ở tỷ lệ 1:100 tương ứng 50 mm trên giấy. Đo trên tờ in thử bằng thước phù hợp; nếu không khớp, kiểm lại viewport, khổ PDF và tùy chọn co giãn khi in.
Bản vẽ scan từ giấy cũ bị lem mực hoặc mờ có thể chỉnh sáng được không?
Có thể tăng tương phản và chỉnh thẳng bản scan trong một số trường hợp, nhưng không thể phục hồi chính xác chi tiết đã bị mất trên bản gốc. Hãy duyệt một tờ mẫu, đặc biệt là chữ nhỏ, dấu mộc và vùng gấp nhăn, trước khi yêu cầu nhân nhiều bản.
Sinh viên ĐH Kiến Trúc và Bách Khoa có được ưu đãi giá in bản vẽ không?
Nếu là đơn của sinh viên, hãy cung cấp file, khổ, số tờ và thời điểm cần nhận để nhân viên báo giá hiện hành. Không nên dựa vào lời hứa giảm giá hoặc mức rẻ nhất khi chưa có chương trình được xác nhận.
Địa chỉ in bản vẽ kỹ thuật gần ĐH Kiến Trúc TP.HCM ở đâu?
Cơ sở của Nhà in Phát tại 37A Nguyễn Đình Chiểu, Phường Sài Gòn, TP.HCM là một lựa chọn cho khách cần nhận tại khu vực trung tâm. Hãy kiểm địa chỉ và giờ làm việc hiện hành trước khi đến; có thể trao đổi phương án book ship nếu không tiện nhận trực tiếp.
Bản vẽ in laser khác gì so với bản vẽ in phun?
Hai phương pháp dùng công nghệ tạo hình khác nhau và có thể cho chất lượng nét, màu, vật liệu và chi phí khác nhau. Không nên kết luận mọi bản in từ một phương pháp đều chống nước hay nhanh hơn theo một số giây cố định; hãy đánh giá trên mẫu và quy cách cần dùng.
Khi đóng cuốn bản vẽ A3 bấm ghim cạnh thì chừa lề đóng bao nhiêu mm?
Lề đóng gáy cần tính theo cách đóng và phần nội dung sát mép. Với tờ A3, người thiết kế nên chừa vùng an toàn trước khi xuất PDF; nhân viên kiểm mẫu nếu khung tên hoặc ghi chú nằm gần đường ghim. Không dùng một con số lề cho mọi kiểu gáy.
Quy trình đặt in bản vẽ online tại Nhà In Phát nhanh chóng như thế nào?
Gửi file PDF hoặc đường dẫn có quyền truy cập, kèm khổ từng nhóm, màu/trắng đen, số tờ, số bộ, yêu cầu giữ tỷ lệ và gia công. Nhân viên kiểm file, xác nhận giá và thời điểm nhận trước khi sản xuất; file chưa duyệt không được coi là đơn đã chốt.
Có hỗ trợ sao lưu file bản vẽ trên hệ thống xưởng để in bổ sung không?
Nếu cần in bổ sung, hãy hỏi nhân viên về thời hạn và chính sách lưu tệp của đơn cụ thể. Không mặc định file được lưu 30 ngày. Để bảo đảm đúng phiên bản, khách nên giữ một bản PDF đã duyệt cùng mã tờ và ngày phát hành để gửi lại khi đặt tiếp.
