In Hồ Sơ Thiết Kế, Bản Vẽ Và Đồ Án Chuyên Ngành
In bản vẽ và hồ sơ thiết kế tại TP.HCM
Nhà in Phát nhận in bản vẽ kiến trúc, hồ sơ thiết kế nội thất và bản vẽ quy hoạch theo file của khách. Tùy mục đích sử dụng, bạn có thể chọn bản in màu hoặc trắng đen, in tờ rời hay sắp xếp thành bộ hồ sơ. Gửi file cùng khổ giấy, số bộ và thời điểm cần nhận để nhân viên kiểm tra quy cách trước khi in.
Đồ án sinh viên kiến trúc, nội thất, quy hoạch dùng cùng khổ A0–A4 và cùng loại giấy, nhưng bìa, kiểu đóng và hạn nộp theo yêu cầu của khoa; đặt tại danh mục in đồ án sinh viên hoặc xem hướng dẫn in đồ án kiến trúc.
Chọn đúng loại hồ sơ cần in
| Loại bản in | Phù hợp khi | Cần kiểm tra trước khi gửi |
|---|---|---|
| Hồ sơ thiết kế kiến trúc | Trình bày mặt bằng, mặt đứng, mặt cắt và bản vẽ triển khai công trình. | Khổ in, tỷ lệ bản vẽ, nét mảnh và các ghi chú kích thước. |

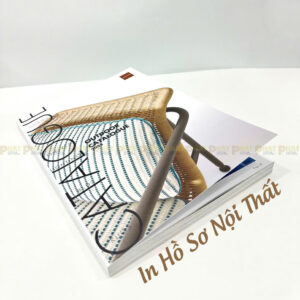

| Hồ sơ thiết kế nội thất | Trình phương án bố trí, chi tiết đồ nội thất hoặc phối cảnh. | Độ đọc được của chữ, chất lượng ảnh và bản in màu nếu cần xem vật liệu. |

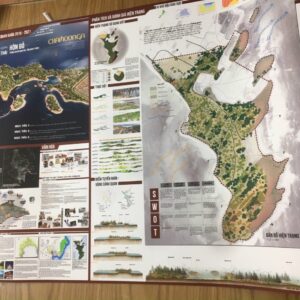

| Hồ sơ thiết kế quy hoạch | Thể hiện mặt bằng tổng thể, phân khu và các lớp thông tin trên bản đồ. | Chú giải, đường ranh, màu phân khu và kích thước thành phẩm. |

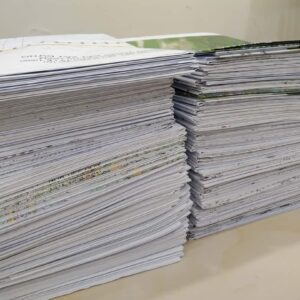

| Photocopy bản vẽ kiến trúc | Cần thêm bản sao để đối chiếu, làm việc hoặc lưu tại công trình. | Độ rõ của bản gốc và số bản sao cần dùng. |
Chuẩn bị file để bản vẽ in đúng ý
- Chốt danh sách bản vẽ: ghi rõ thứ tự trang, số bộ và trang nào cần in màu. Nếu có nhiều phiên bản, chỉ gửi bản đã duyệt để tránh nhầm file.
- Kiểm tra khổ và tỷ lệ: xuất PDF theo khổ dự kiến, xem lại tỷ lệ 1:50, 1:100 hoặc tỷ lệ đang dùng trên từng trang. Tránh chọn chế độ tự co giãn khi tỷ lệ là thông tin bắt buộc.
- Xem nét, chữ và hình: phóng to PDF để kiểm tra nét mảnh, số kích thước, bảng chú giải, font và ảnh phối cảnh. Với bản đồ nhiều lớp màu, nên đối chiếu bản mẫu trước khi in cả bộ.
- Nêu cách hoàn thiện: cho biết cần tờ rời, gấp bản vẽ, chia bộ hay đóng cuốn. Quy cách cuối cùng và thời gian nhận được xác nhận sau khi kiểm tra file, khổ và số lượng.
Quy cách in hồ sơ thiết kế tại Nhà in Phát
Nhà in Phát in bản vẽ và hồ sơ thiết kế từ khổ A4 đến A0, màu hoặc trắng đen, giao tờ rời, gấp về A4/A3 hoặc đóng thành cuốn. Bản vẽ CAD khổ A3–A4 in trên giấy tờ Fort 80–100 gsm, dễ ghi chú bằng bút; bản vẽ A2–A0 in trên giấy cuộn khổ lớn khoảng 80 gsm (khổ cuộn thường gặp 610, 914 hoặc 1.067 mm) rồi cắt theo khổ. Phối cảnh và bảng vật liệu in trên Couche 150–300 gsm; phối cảnh khổ lớn in phun trên giấy ảnh để giữ màu. Cách chọn giấy chi tiết có trong bài chọn giấy in bản vẽ. Cuốn hồ sơ đóng gáy lò xo, keo nhiệt hoặc bìa cứng ép kim tùy mục đích trình duyệt hay lưu trữ.
Khổ và giấy thường dùng cho từng loại bản in trong hồ sơ phối cảnh
| Loại bản in | Khổ thường dùng | Giấy thường chọn |
|---|---|---|
| Phối cảnh tổng thể dự án | A0, A1 | Giấy ảnh in phun hoặc Couche để giữ màu |
| Mặt bằng, mặt đứng, mặt cắt | A0–A2 | Giấy cuộn khổ lớn khoảng 80 gsm cho nét CAD; Couche nếu có mảng màu |
| Phối cảnh nội thất, ngoại thất chi tiết | A2, A3 | Couche 150–300 gsm hoặc giấy ảnh |
| Cuốn thuyết trình cho khách hàng | A3, A4 | Couche, bìa cán màng, đóng lò xo hoặc keo nhiệt |
| Bản tham khảo, phát trong buổi họp | A4 | Fort 80–100 gsm hoặc Couche 100–150 gsm |
Bản phối cảnh trình khách thường cán màng bóng hoặc mờ để chống trầy khi cầm xem nhiều lần; bản trưng bày cần đứng thẳng có thể bồi lên tấm cứng.
Các bộ hồ sơ thường đặt in cùng danh mục
- Hồ sơ trình duyệt và hồ sơ dự thầu: in đủ hạng mục và số bộ theo danh mục chủ đầu tư hoặc bên mời thầu yêu cầu; bộ gốc và bộ sao nên có nhãn bìa riêng.
- Hồ sơ hoàn công: in và đóng cuốn bản vẽ, tài liệu nghiệm thu theo danh mục do đơn vị lập hồ sơ cung cấp. Nhà in Phát không xác nhận giá trị pháp lý của hồ sơ.
- Hồ sơ trình khách hàng: phối cảnh màu và bản vẽ đóng thành cuốn gọn, bìa cán màng.
- Bản vẽ làm việc tại công trình: tờ rời trắng đen khổ lớn hoặc photo thêm bản sao từ bộ gốc.
Tiến độ, giá và giao nhận
Đơn thường khoảng 2 giờ sau khi chốt file; bộ nhiều tờ khổ lớn, nhiều bộ hoặc có đóng cuốn được hẹn lịch cụ thể. Giá theo khổ, số tờ, in màu hay trắng đen và kiểu hoàn thiện, báo sau khi nhân viên kiểm file. Kiểm file và tư vấn quy cách miễn phí; chỉnh sửa trình bày file có tính phí và được báo trước. Ngoài hồ sơ thiết kế, các ấn phẩm văn phòng khác đặt qua hệ thống Nhà in Phát; phần phối cảnh và bản vẽ kiến trúc xem chi tiết tại trang in hồ sơ thiết kế kiến trúc.
Gửi file và nhận hồ sơ
Nhân viên sẽ kiểm tra file, xác nhận khổ in, cách hoàn thiện, số lượng và thời điểm nhận trước khi sản xuất. Khách có thể nhận tại 441/31 Điện Biên Phủ, Phường Thạnh Mỹ Tây hoặc 37A Nguyễn Đình Chiểu, Phường Sài Gòn, TP.HCM. Nhà in Phát hỗ trợ book ship, phí theo ứng dụng vận chuyển. Đơn nhiều trang, nhiều bộ hoặc có gia công cần xác nhận lịch cụ thể.
CÂU HỎI THƯỜNG GẶP
Trước khi đặt in bản vẽ
Chọn đúng trang sản phẩm và cách ghi đơn cho bộ hồ sơ nhiều phần.
Bộ hồ sơ có cả bản vẽ kiến trúc và phối cảnh nội thất thì đặt ở trang nào?
Đặt ở trang của phần chiếm nhiều trang nhất và ghi phần còn lại trong cùng đơn. Một đơn nhận được nhiều khổ từ A0 đến A4, trang màu xen trang trắng đen. Ví dụ bộ 30 bản vẽ CAD và 8 trang phối cảnh: đặt ở trang hồ sơ kiến trúc, ghi thêm “8 trang phối cảnh in màu trên Couche”.
Chỉ cần thêm bản sao từ bộ bản vẽ giấy đã ký thì chọn mục nào?
Chọn photocopy bản vẽ kiến trúc trong bảng trên. Bản sao giữ khổ gốc A0–A3, nhưng nét mờ, vết gấp và dấu mộc nhạt trên bản gốc cũng hiện lại. Nếu còn file PDF, in từ file cho nét rõ hơn bản photo.
Bản đồ quy hoạch nhiều lớp màu nên đặt ở trang quy hoạch hay kiến trúc?
Trang quy hoạch dành cho bản đồ tổng thể, phân khu, sử dụng đất khổ A0–A2 có chú giải màu và cuốn thuyết minh đi kèm. Trang kiến trúc dành cho bản vẽ một công trình: mặt bằng, mặt đứng, mặt cắt, chi tiết.
Cần một bộ màu trình khách và ba bộ trắng đen cho công trường thì ghi đơn thế nào?
Ghi thành hai dòng riêng, ví dụ “1 bộ màu, A3 đóng lò xo, bìa cán màng” và “3 bộ trắng đen, A1 tờ rời gấp về A4”. Hai dòng khác giấy và cách hoàn thiện nên giá, lịch tính riêng; bộ tờ rời thường xong trước bộ đóng cuốn.
