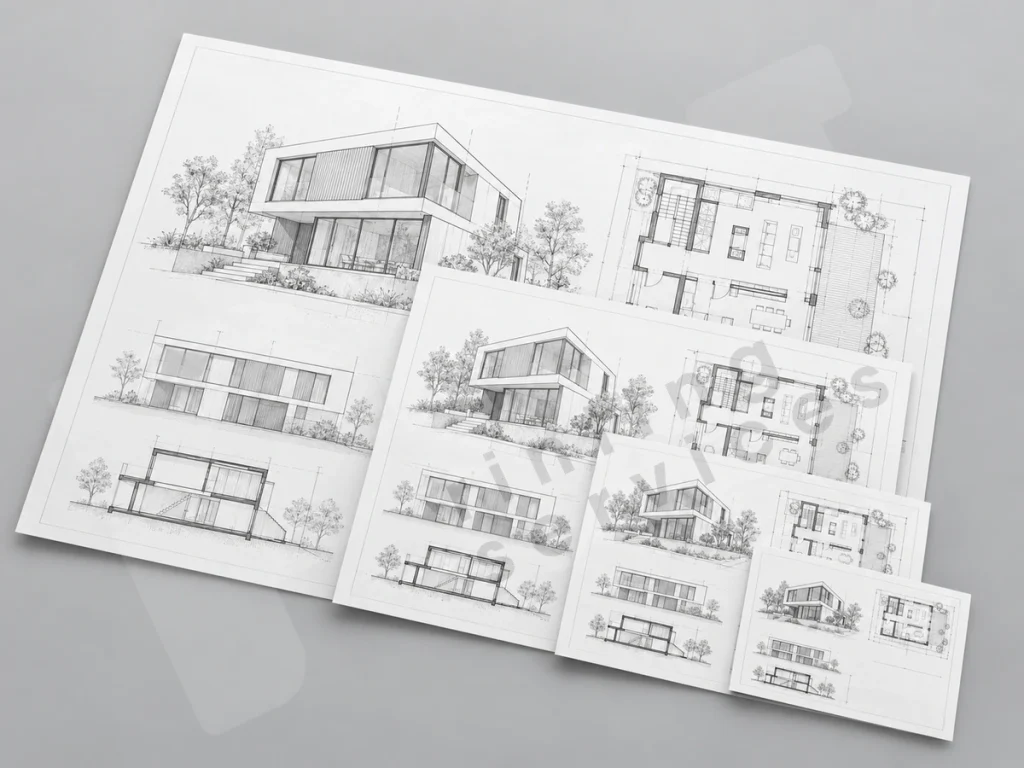

Chọn Khổ In Bản Vẽ A0, A1, A2, A3: Độ Đọc, Tỷ Lệ Và Cách Sử Dụng

Chọn khổ in bản vẽ theo khổ đã dàn trong file, tỷ lệ cần giữ, chi tiết nhỏ nhất phải đọc và nơi sử dụng tờ giấy. A0 rộng nhất trong nhóm A0-A3; A3 thuận tiện hơn khi cầm và lưu nhưng không tự thay được tờ kỹ thuật khổ lớn. Nếu đổi khổ bằng phóng hoặc thu, cần duyệt lại tỷ lệ, chữ, nét và khung tên trên bản mẫu.

Bài này giúp chọn khổ trước khi chốt quy cách tại dịch vụ in và photo bản vẽ A0-A3. Khi đã chọn, dùng hướng dẫn chuẩn bị bản vẽ AutoCAD để kiểm phần xuất file. Khổ giấy là một quyết định sử dụng; cách bố trí và thông tin chuyên môn của tờ vẫn do người lập bản vẽ xác nhận.

KÍCH THƯỚC VÀ QUAN HỆ GIỮA CÁC KHỔ

Bảng kích thước A0-A3 tính bằng milimét

Hai số có thể đổi vị trí khi xoay ngang hoặc dọc; diện tích của tờ không thay đổi. Đây là kích thước khổ giấy, chưa mô tả vùng thiết bị có thể in hay khoảng bị nẹp và cắt. Nếu cần thành phẩm đúng mép hoặc khung tên sát biên, phải chốt lề và gia công riêng. Với tờ được kéo dài ngoài khổ tiêu chuẩn, ghi chiều rộng và chiều cao thực thay vì chỉ gọi theo khổ gần nhất.

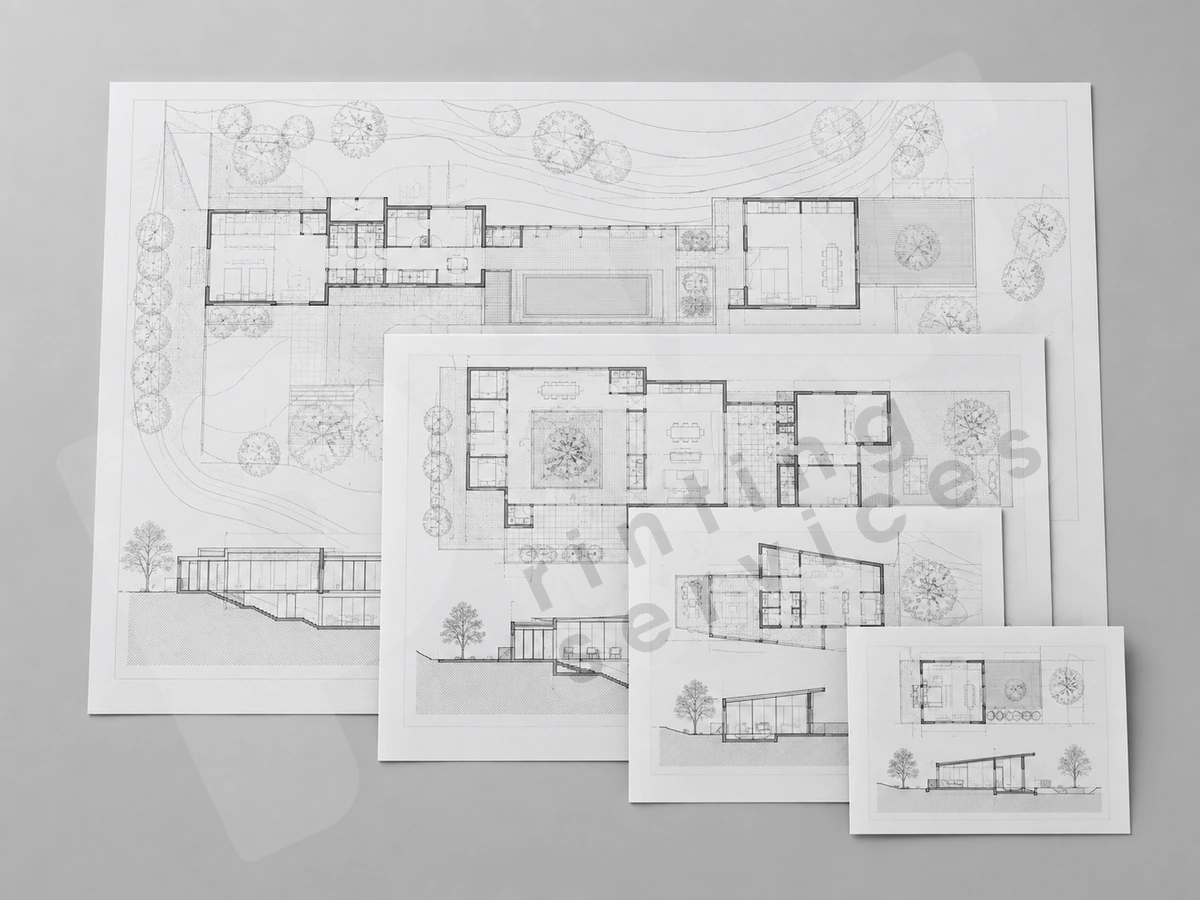

Các khổ trong nhóm A giữ tỷ lệ hình dạng tương tự, mỗi bước giảm một cấp tương ứng diện tích xấp xỉ một nửa. Chiều dài theo một hướng không giảm còn một nửa ở mỗi cấp; mức thu tuyến tính giữa hai cấp liền nhau khoảng 70,7%. Nhầm diện tích với chiều dài có thể dẫn đến chọn hệ số sai khi phóng hoặc thu. Kích thước tiêu chuẩn có làm tròn milimét nên các con số tỷ lệ trong hướng dẫn chỉ để tính sơ bộ; quy cách in cụ thể vẫn phải được kiểm trên file và mẫu.

Một tờ A0 lớn hơn A3 khoảng tám lần diện tích, nhưng không có nghĩa chứa được tám lần nội dung với cùng mức dễ đọc trong mọi bố cục. Khi chia tờ lớn thành nhiều tờ nhỏ, mỗi tờ có thể cần chú giải và khung tên riêng. Khi thu cả tờ, chữ và đường cùng giảm. Người thiết kế cần quyết định nội dung nào nên giữ cùng nhau và phần nào có thể tách, thay vì dùng phép tính diện tích làm toàn bộ quyết định.

Khổ bản vẽ khác khổ giấy nhận về ở điểm nào?

Khổ bản vẽ trong file xác định mặt giấy mà bố cục được tạo trên đó. Khổ giấy nhận về có thể lớn hơn khi cần thêm mép để cầm, cắt hoặc gia công. Nếu hình A1 được in nguyên kích thước trên giấy lớn hơn, tỷ lệ hình có thể được giữ trong khi tổng tờ khác A1. Ngược lại, PDF A1 đưa vào tờ A1 bằng chế độ vừa vùng in có thể bị thu một chút. Vì vậy, người đặt nên hỏi cả kích thước hình và kích thước thành phẩm.

Vùng trống trong tờ cũng cần được tính như phần sử dụng, không mặc định là giấy thừa phải cắt. Nó có thể dành cho khung tên, ký, ghi chú, nẹp hoặc gấp. Nếu muốn tiết kiệm bằng cách cắt sát hình, phải chốt có ảnh hưởng thông tin hay việc lưu không. Nhà in không tự bỏ mép vì nhìn tờ gọn hơn khi chưa có người duyệt.

Với bản giấy đã có, đo kích thước thực vì tờ có thể được cắt hoặc sao qua nhiều lần. Với PDF, kiểm thông tin trang vì tên tệp A1 không chứng minh trang đúng A1. Một yêu cầu rõ sẽ ghi: khổ nguồn, khổ giấy muốn nhận, giữ kích thước hình hay được phép phóng/thu, và cách gia công. Bốn thông tin này giúp giảm tranh luận khi thành phẩm có lề khác kỳ vọng.

CHỌN THEO VIỆC ĐỌC VÀ SỬ DỤNG

Chọn A0 khi nội dung thật sự cần diện tích đó

A0 có thể phù hợp khi cần đặt nhiều vùng của bản đồ hoặc một mặt bằng rộng trong cùng tờ để người xem nhìn quan hệ tổng thể. Nó cũng có thể hỗ trợ tờ trưng bày cần nhiều chi tiết. Tuy nhiên, một bản vẽ ít thông tin in A0 không tự hiệu quả hơn tờ nhỏ. Hãy xác định người xem sẽ đọc ở khoảng cách nào và chi tiết nào cần nhìn rõ, rồi thử bố cục tại kích thước đó.

Điều kiện sử dụng A0 gồm chỗ trải đủ rộng, cách cố định khi treo và cách vận chuyển. Trong phòng họp nhỏ, tờ lớn có thể khiến người xem phải cuộn một mép hoặc di chuyển quanh bàn để đọc. Trên công trường, việc mở nguyên tờ có thể cần mặt đỡ và cách giữ tờ. Nếu các điều kiện này không có, cân nhắc một tờ tổng thể cộng các tờ chi tiết, do người lập file dàn riêng.

A0 không bổ sung chi tiết cho ảnh nhỏ hoặc bản scan mờ. Nếu nguồn không đủ, khổ lớn làm khuyết điểm rõ hơn. Trước khi đặt, nên kiểm một vùng mẫu đúng kích thước, nhất là chữ trong bản đồ và ảnh phối cảnh. Chốt cả cách nhận cuộn hay phẳng vì tờ rộng có thể không vừa phương tiện hoặc chỗ lưu dự kiến.

Chọn A1 theo khả năng đọc bộ mặt bằng và thao tác

A1 là một lựa chọn thường gặp trong các bộ khổ lớn, nhưng không phải quy định chung cho mọi mặt bằng. Nếu file được dàn ở A1 và chữ đọc được, giữ khổ đó có thể tránh việc đổi tỷ lệ và sửa bố cục. Người đặt vẫn cần kiểm lề, nét và hướng trang. Không nên chỉ chọn A1 vì bộ trước dùng khổ này khi công trình mới có mật độ thông tin khác.

Với người dùng tại bàn, cần xem tờ có trải đủ và đọc được các góc mà không phải gấp lại không. Với nhóm họp nhiều người, một tờ A1 có thể hỗ trợ nhìn chung, nhưng những bảng số nhỏ vẫn cần lại gần. Nếu cần phát tài liệu cho từng người, có thể làm phiên bản A3 tham khảo bên cạnh tờ A1 đúng khổ. Hai bộ này cần cách nhận diện riêng để tránh người dùng lấy bản thu để đo.

Khổ A1 còn ảnh hưởng việc gấp vào hồ sơ. Vị trí khung tên và hướng mở cần được chốt trước khi nhân bộ. Một tờ gấp mẫu trên đúng giấy cho thấy vùng nào bị che và thao tác có thuận tiện không. Nếu các tờ trong bộ nằm ngang và dọc khác nhau, không nên áp dụng một quy tắc gấp theo tên khổ mà bỏ qua bố cục.

Chọn A2 khi diện tích và độ đọc vẫn đáp ứng mục đích

A2 nằm giữa A1 và A3 về diện tích. Với tờ không quá nhiều nhãn, nó có thể thuận tiện hơn khi cầm hoặc trải, nhưng cần kiểm đúng nội dung chứ không suy từ con số kích thước. Một mặt bằng nhỏ có nhiều bảng thống kê có thể khó đọc trên A2 hơn một sơ đồ rộng nhưng ít chú thích. Chọn khổ theo chi tiết khó nhất sẽ có cơ sở hơn chọn theo loại dự án chung.

Nếu file gốc là A1, thu về A2 khoảng 70,7% làm mọi yếu tố nhỏ cùng nhau. Chữ 10 đơn vị trong file sẽ không giữ kích thước như lúc dàn, và nét mảnh có thể giảm khả năng đọc. Nếu cần một bản A2 dùng thường xuyên, người thiết kế có thể dàn lại khung tên và nhãn để giữ độ đọc. Đây là công việc khác với lệnh thu đơn giản của nhà in.

A2 cũng có thể dùng làm mẫu thử cho một bố cục, nhưng mẫu thu không đại diện hoàn toàn độ đọc của thành phẩm A0 hoặc A1. Nếu chỉ dùng để kiểm thứ tự và nội dung tổng thể, ghi rõ phạm vi duyệt. Muốn đánh giá chữ, nét hoặc ảnh ở khổ cuối, cần xem mẫu đúng kích thước tại các vùng quan trọng.

Chọn A3 cho bộ tham khảo khi đã kiểm giới hạn

A3 thuận tiện cho việc cầm, phân phát và lưu, nhưng bản thu từ tờ A0 hoặc A1 có thể làm chữ nhỏ khó đọc. Người đặt cần xác định đó là bộ tham khảo tổng thể hay tài liệu dùng để đọc từng kích thước. Nếu dùng tổng thể, có thể chấp nhận một số bảng chi tiết cần xem ở bản lớn. Nếu cần toàn bộ thông tin, phải dàn lại hoặc giữ khổ phù hợp.

Thu A1 về A3 tương ứng khoảng 50% chiều dài, nghĩa là chữ và hình đều còn khoảng một nửa kích thước tuyến tính. Nếu tỷ lệ trong khung tên trước đó là 1:100, bản thu đúng hệ số có thể tương ứng 1:200. Người thiết kế cần xác nhận và xử lý nhãn tỷ lệ cho phiên bản mới. Không nên để khung tên cũ rồi coi người nhận tự biết đây là bản thu.

Với bản A3 thường dùng để ghi chú trong họp, cân nhắc chừa chỗ ghi và cách đóng. Một file A1 thu xuống có thể chưa có vùng ghi phù hợp hoặc làm lề quá nhỏ. Nếu đây là phiên bản sử dụng dài hạn, đầu tư dàn trang A3 riêng có thể giúp đọc tốt hơn. Nhà in cần nhận tệp đúng quy cách, không tự sắp lại nội dung chuyên môn để ép vào khổ.

ĐỔI KHỔ VÀ CÁC ĐÁNH ĐỔI

Tính hệ số phóng/thu trước, rồi kiểm lại trên mẫu

Những hệ số này mô tả quan hệ hình dạng của khổ tiêu chuẩn, không phải lệnh tự áp dụng cho mọi tài liệu. Một PDF đã có lề rộng, khổ tùy chỉnh hoặc vùng nội dung khác có thể cần cách xử lý khác. Hãy kiểm kích thước trang thật, quyết định có giữ phần lề không và xem tỷ lệ cần dùng trước khi chọn hệ số. Các kích thước tiêu chuẩn được làm tròn nên việc kiểm cuối cần dựa trên quy cách đã chốt và tờ mẫu.

Nhầm phổ biến là thu một cấp bằng 50% vì diện tích giảm một nửa. Khi đó chiều dài giảm một nửa, diện tích còn một phần tư, tương ứng gần hai cấp khổ chứ không phải một. Người đặt nên viết cả khổ nguồn và khổ nhận thay vì chỉ gửi phần trăm không bối cảnh. Nhân viên cũng nên xác nhận yêu cầu khi hệ số khách nêu không khớp khổ muốn nhận.

Sau đổi khổ, kiểm đoạn kích thước, chữ nhỏ, kiểu đường và nhãn tỷ lệ. Nếu chỉ cần bản tham khảo, chốt rõ giới hạn đọc. Nếu cần giữ tỷ lệ chuyên môn, người lập file phải duyệt cách đổi và thông tin trong khung tên. Tờ mẫu giúp hai bên xác định bản ra giấy theo đúng ý định thay vì chỉ đúng một phép tính.

Độ đọc phụ thuộc chi tiết nhỏ nhất, không chỉ tên khổ

Một tờ có chữ lớn ở tiêu đề nhưng bảng chú giải rất nhỏ cần được chọn khổ theo phần chú giải. Kiểm mã phòng, số kích thước, ký hiệu cửa, nhãn trục và các chú thích sát nhau. Tờ giấy đủ lớn để thấy toàn cảnh chưa chắc đủ để đọc từng chi tiết ở vị trí sử dụng. Người đặt nên xác định vùng khó trước khi duyệt, tránh bị hình tổng thể đẹp làm bỏ qua chữ nhỏ.

Không có một cỡ chữ tối thiểu đảm bảo mọi tình huống, vì font, độ đậm, tương phản và khoảng cách nhìn khác nhau. Thử đọc trên mẫu thật là bước cần thiết khi thay khổ hoặc khi người nhận sẽ đứng cách tờ khá xa. Nếu phải thay nhãn để đọc được, người thiết kế nên dàn lại thay vì nhà in tự phóng một phần rồi làm nội dung mất quan hệ.

Đường mảnh cũng cần kiểm. Thu khổ có thể làm đường đứt khó phân biệt và hatch gần nhau thành vùng tối. Nếu thông tin dùng kiểu nét để phân loại, cần giữ khác biệt sau thu. Có thể lựa chọn một tờ tổng thể cùng tờ chi tiết ở tỷ lệ khác, nhưng cấu trúc đó do bên thiết kế quyết định. Nhà in cần nhận danh mục khổ tương ứng từng tờ để sản xuất đúng bộ.

Khổ lớn không sửa được ảnh hoặc bản giấy mờ

Với PDF chứa nét vector, phóng khổ thường giữ hình học của đường, nhưng chữ và nét vẫn phải kiểm trong quy cách mới. Với ảnh phối cảnh, bản scan hoặc ảnh chụp giấy, chất lượng phụ thuộc điểm ảnh và nguồn. Phóng lên A0 làm ảnh lớn hơn chứ không tạo thêm thông tin. Một chữ mờ trong ảnh có thể tiếp tục mờ, đồng thời rõ hơn các khối nén và vết nền.

Nếu nguồn là giấy cũ, việc đổi khổ còn mang theo nếp, vết bẩn và giới hạn bản sao trước. Có thể tăng khả năng nhìn tổng thể từ xa nhưng không coi đó là khôi phục số liệu. Với tài liệu cần kiểm kỹ thuật, nên tìm file hoặc bản gốc tốt hơn. Nếu chỉ dùng để trình bày ý tưởng, hãy kiểm vùng ảnh quan trọng ở khổ muốn dùng trước khi chốt.

Người gửi cần nói rõ loại nguồn khi hỏi khổ. Một file CAD/PDF rõ và một ảnh chụp điện thoại cùng bố cục không có cùng khả năng phóng. Nhân viên có thể đề nghị kiểm tệp hoặc thử vùng trước, nhưng lựa chọn cuối cần gắn với mức đọc mà người sử dụng chấp nhận. Không nên hỏi chỉ “A0 có nét không” khi chưa cho thấy nguồn.

Chọn ngang hay dọc theo bố cục và nơi mở tờ

Khổ ngang và dọc có cùng diện tích nhưng cách dùng khác. Mặt bằng trải dài có thể hợp ngang, bảng theo chiều cao có thể hợp dọc. Nếu file đã dàn, xoay toàn trang không đổi tỷ lệ nhưng cũng không tự dàn lại khung tên và nhãn cho hướng đọc mới. Người đặt cần kiểm cách mở tờ và hướng nhìn của bộ, nhất là khi đóng hoặc gấp về một cỡ lưu.

Với tờ treo, kích thước vùng có thể đặt và hướng người xem đi qua cần được đo. Một tờ ngang rộng có thể khó treo trong vị trí hẹp dù cùng diện tích với tờ dọc. Nếu phải đổi bố cục để vừa nơi đặt, đó là việc dàn lại nội dung; nhà in không nên tự cắt các phần để biến hướng. Chốt vị trí sử dụng trước khi file cuối giúp tránh phải thu quá nhỏ lúc sát giờ.

Trong bộ nhiều tờ, không bắt buộc tất cả cùng hướng nếu nội dung có lý do riêng. Tuy nhiên, danh mục và cách ráp cần rõ để người nhận không phải xoay cuốn liên tục ngoài dự kiến. Một bộ mẫu có đủ tờ ngang và dọc giúp thử thao tác thật. Hướng trang nên được ghi trong quy cách sản xuất cùng khổ và số bản.

BỘ NHIỀU KHỔ VÀ GIA CÔNG

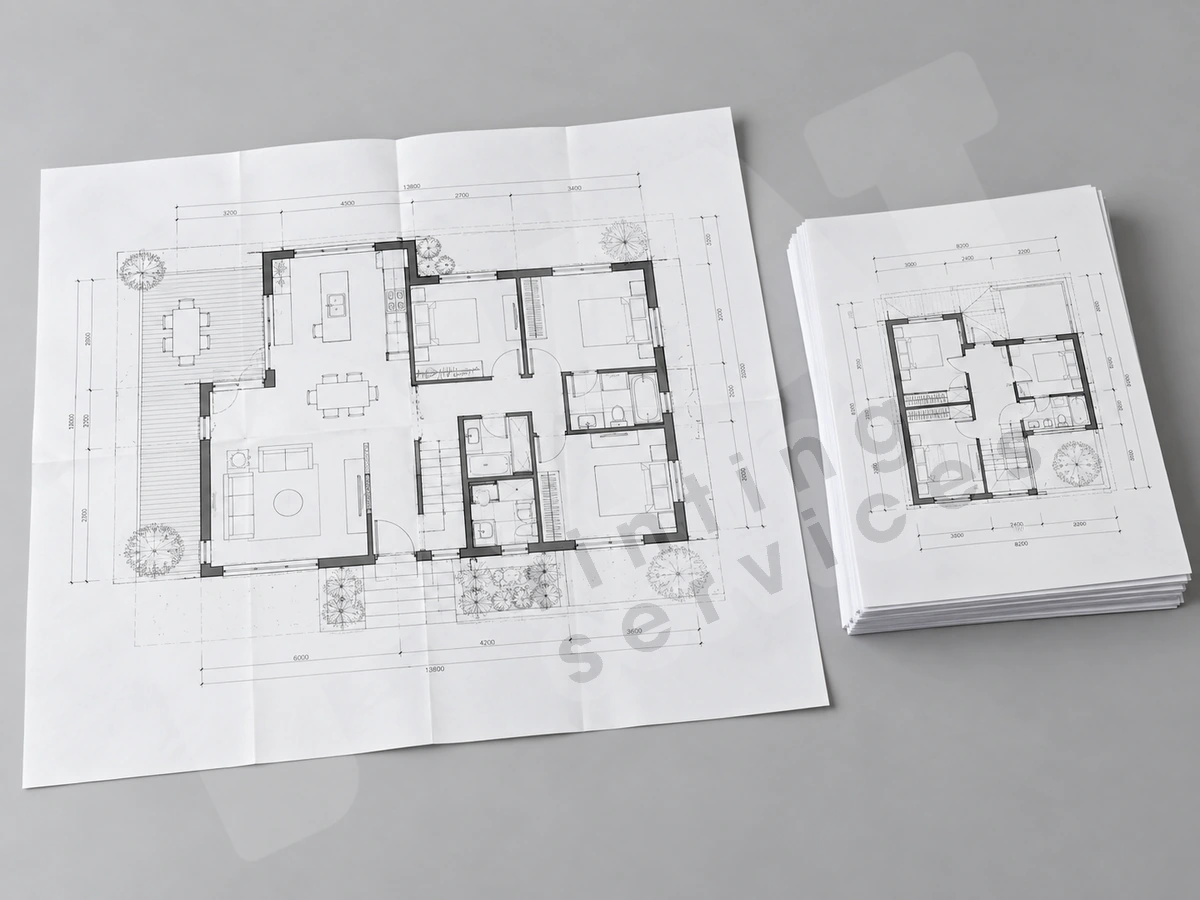

Cùng một dự án có thể cần bộ đúng khổ và bộ tham khảo

Bộ đúng khổ dùng để đọc chi tiết theo quy cách đã được bên thiết kế xác nhận; bộ tham khảo giúp phát trong họp hoặc mang theo. Chốt hai mục đích từ đầu giúp phân bổ số lượng hợp lý. Không nhất thiết in mọi tờ lớn cho mọi người, cũng không nên thu mọi tờ chỉ để thuận tiện phát. Người phụ trách cần chỉ nhóm nào nhận bản nào và nội dung nào bắt buộc xem ở khổ lớn.

Mỗi bộ nên có tên và phiên bản rõ. Nếu bản tham khảo được thu, thông tin tỷ lệ cần được xử lý để không tạo hiểu nhầm. Bao gói ghi nhóm nhận và khổ giúp logistics, còn mã tờ giúp kiểm nội dung. Nếu các tờ tham khảo chỉ là một phần dự án, danh mục phải thể hiện đó là bộ rút theo mục đích, tránh người nhận coi là đủ mọi tờ.

Khi file thay đổi, cần cập nhật cả hai bộ nếu chúng cùng chứa tờ bị sửa. Một phiên bản tham khảo cũ có thể gây nhầm trong họp dù bộ lớn đã mới. Đầu mối chốt nên quản lý mối liên hệ này và gửi yêu cầu rõ cho nhà in. Xưởng không tự biết một thay đổi của tờ lớn có cần thay bản nhỏ đã phát hay không.

Gấp, đóng và cắt tác động đến khổ sử dụng được

Tờ A0 hoặc A1 gấp về cỡ lưu có thể thuận tiện, nhưng phải thử vị trí khung tên và đường gấp. Nếu tờ cần mở thường xuyên để xem chi tiết, nhiều lớp gấp có thể làm thao tác khó hơn. Giấy và cách gia công ảnh hưởng độ dày bộ, nên chốt trên mẫu thực thay vì chỉ tính số tờ PDF. Người dùng nên mở thử như lúc làm việc.

Đục lỗ hoặc nẹp cần lề đủ để không che nội dung. Nếu file không chừa, tăng khổ giấy hoặc dàn lại có thể là phương án cần trao đổi; thu toàn bộ để tạo lề có thể làm thay tỷ lệ. Khi cắt mép, phải xác nhận kích thước sau cắt và kiểm khung tên. Không nên xem công đoạn sau in là phần độc lập với quyết định khổ.

Với một bộ có cả A3 rời và A1 gấp, thứ tự và cách mở nên được duyệt trong cuốn mẫu. Nếu cần thay tờ sau này, kiểu đóng có thể quan trọng hơn vẻ ngoài. Tham khảo cách đóng cuốn hồ sơ thiết kế để chốt lề và khả năng sử dụng trước khi in đủ số lượng.

Chọn giấy và màu sau khi hiểu cách sử dụng tờ

Khổ và vật liệu cần được chọn cùng nhau. Tờ dùng để ghi chú hoặc gấp khác tờ cần trưng bày. Giấy dày hơn không tự làm nét từ nguồn mờ rõ hơn, nhưng có thể thay độ cứng và cách cầm. Tờ lớn cần giữ phẳng có thể có yêu cầu khác tờ nhỏ đóng trong bộ. Hãy cho nhân viên biết cách dùng, thời gian dự kiến và công đoạn sau in.

Chế độ màu cũng phụ thuộc thông tin. Nếu màu phân biệt hệ thống, thu khổ rồi chuyển trắng đen có thể làm mất cả khác biệt màu lẫn chi tiết nét. Cần thử tờ đại diện ở đúng khổ và chế độ đặt. Nếu màu chỉ phục vụ phối cảnh, xem ảnh và chuyển sắc trên vật liệu dự kiến. Không mặc định một mẫu màu ở A3 đủ để duyệt mọi phần của tờ A0.

Vật liệu thực tế và khả năng sản xuất theo khổ phải được nhân viên xác nhận. Không dùng một tên giấy trong bài để coi mọi đơn đều có sẵn hoặc cùng giá. Quyết định tốt là loại giấy và cách in đáp ứng phần thông tin cần đọc, đồng thời phù hợp gấp, đóng và giao. Mẫu thành phẩm cho thấy những đánh đổi này rõ hơn một ảnh chụp vật liệu riêng.

So chi phí theo bộ sử dụng, không chỉ giá một tờ

Một tờ nhỏ có thể dùng ít vật liệu hơn nhưng nếu người dùng không đọc được, phải in lại tờ lớn thì tổng chi phí không giảm. Một tờ lớn chứa nhiều nội dung cũng không luôn tiết kiệm nếu cần làm nhiều bản cho từng nhóm chỉ dùng một phần. Người đặt nên tính số bộ, mục đích từng nhóm và số tờ cần thật trước khi hỏi giá.

Báo giá cần có khổ, số tờ, số bản, nguồn file hay giấy, màu hay trắng đen, vật liệu, gia công và giao nhận. Các khổ tùy chỉnh, bản nhiều màu hoặc cần đóng có thể có cách tính khác. Không nên lấy diện tích A0 gấp tám A3 để suy giá chắc chắn gấp tám, vì công đoạn và quy trình thực tế cũng ảnh hưởng. Nhân viên cần xác nhận theo đơn cụ thể.

Nếu ngân sách hạn chế, chọn phần cần giữ khổ lớn và phần có thể dàn bản nhỏ riêng. Quyết định này cần người thiết kế và người sử dụng cùng tham gia. Nhà in có thể trao đổi chi phí của các quy cách, nhưng không tự quyết định tờ nào không quan trọng. Một bảng phân nhóm sử dụng giúp báo giá dễ so và giảm vòng hỏi lại.

CHỐT ĐƠN VÀ KIỂM THÀNH PHẨM

Duyệt khổ bằng tờ thật trước khi nhân nhiều bộ

Trên mẫu, kiểm một đoạn kích thước, chữ nhỏ, đường đứt, vùng nhiều nét và khung tên. Trải tờ ở nơi gần điều kiện dùng: bàn họp, mặt đỡ hoặc vị trí treo. Nếu cần gấp, mở thử sau gấp; nếu cần đóng, xem lề sau nẹp. Người duyệt nên xác nhận cả phần nội dung và thao tác, không chỉ vẻ ngoài lúc tờ nằm phẳng.

Khi so hai khổ, dùng cùng nguồn và mục đích rõ để thấy khác biệt. Ví dụ, A1 đúng khổ và A3 thu dùng họp phải được kiểm theo hai tiêu chí khác nhau. Không coi khổ nhỏ thua vì chữ nhỏ nếu đó là bản tổng thể đã được chốt, cũng không coi khổ lớn thắng khi người dùng không có chỗ mở. Lựa chọn phù hợp là khổ đáp ứng công việc cụ thể.

Ghi file, khổ, hệ số, chế độ màu và vật liệu của mẫu đã duyệt. Nếu sau đó đổi một yếu tố, xem lại phần bị ảnh hưởng. Điều này giúp tránh trường hợp mẫu đúng nhưng lô cuối dùng chế độ vừa trang khác, hoặc giấy đổi làm nét nhạt khó đọc. Một danh mục duyệt có giá trị thực tế hơn lời nhắn chung rằng “mẫu ổn, in hết”.

Giao nhận và thời gian cần tính theo khổ kiện

Đơn in thông thường tại Nhà in Phát có thể tham chiếu khoảng 2 giờ sau khi file và quy cách được xác nhận. Đơn nhiều tờ, nhiều bộ, cần in thử, gấp hoặc đóng phải hẹn riêng. Nếu bộ phục vụ buổi họp, báo giờ cần có mặt tại nơi sử dụng. Khổ lớn có thể cần thêm thời gian đóng gói và phương tiện, nên tách phần sản xuất với vận chuyển khi chốt lịch.

Hai cơ sở tại 37A Nguyễn Đình Chiểu, Phường Sài Gòn và 441/31 Điện Biên Phủ, Phường Thạnh Mỹ Tây, TP.HCM. Hãy xác nhận nơi nhận của đơn trước khi đến hoặc book ship. Nhà in Phát hỗ trợ trao đổi book ship và gửi tỉnh theo yêu cầu. Cuộn, gấp hay phẳng phải chốt theo mục đích dùng và điều kiện giao; không chỉ chọn cách kiện nhỏ nhất.

Khi nhận, kiểm khổ vật lý, số tờ theo từng nhóm, mã phiên bản và đoạn tỷ lệ đã chọn. Với bản tham khảo, xác nhận nhãn và độ đọc như mẫu. Nếu bộ đã chia cho nhiều điểm, danh mục nhận từng nơi giúp kiểm đủ. Mục tiêu là mỗi người có đúng tờ cần dùng, với khổ và thông tin mà họ đã duyệt trước khi đặt.

HỎI ĐÁP CHUYÊN SÂU

28 tình huống chọn khổ A0-A3 cho bản vẽ

Chọn theo việc đọc và thao tác, rồi chốt tỷ lệ và khổ thành phẩm.

Tờ A0 rộng và cao bao nhiêu khi đặt ngang?

Khổ A0 tiêu chuẩn là 841 × 1189 mm; khi đặt ngang, cạnh dài 1189 mm nằm theo chiều rộng. Hướng đặt không đổi diện tích. Đây là khổ giấy, chưa phải vùng in hoặc kích thước sau cắt. Nếu vị trí treo có khung hoặc nẹp, cần đo vùng sử dụng thực và chốt lề để khung tên, chữ hoặc hình không bị che.

A1 có diện tích gấp đôi A2 nhưng chiều dài có gấp đôi không?

Không. Diện tích gần gấp đôi, còn quan hệ chiều dài khi giữ hình dạng chỉ khoảng căn hai, tức khoảng 1,414 lần. Vì vậy, thu A1 về A2 thường xấp xỉ 70,7% theo chiều dài. Nếu chọn 50%, hình giảm gần hai cấp khổ. Hãy ghi cả khổ nguồn và khổ nhận để nhân viên kiểm yêu cầu, rồi duyệt tờ mẫu.

A3 nằm ngang khác A3 dọc về diện tích sử dụng không?

Không đổi diện tích giấy, nhưng thay cách bố trí và đọc. Mặt bằng dài, bảng đứng và khung tên có nhu cầu hướng khác nhau. Xoay trang không tự dàn lại nội dung. Nếu bộ cần gấp hoặc đóng, kiểm hướng mở thật trên mẫu để người dùng không phải xoay ngoài dự kiến. Ghi hướng trong danh mục cùng khổ và số bản.

Khổ A2 có đủ cho mặt bằng nhiều phòng nhưng ít chú giải không?

Cần thử vùng có chữ và số nhỏ nhất, không quyết định chỉ theo số phòng. Nếu file được dàn ở A2 và đọc được tại khoảng cách dùng, khổ đó có thể phù hợp. Nếu thu từ A1, kiểm cả tỷ lệ và kiểu nét. Đầu mối thiết kế cần xác nhận bản dùng cho mục đích gì trước khi nhà in chốt quy cách.

Có nên chọn A0 cho mọi tờ để đồng nhất bộ trình bày?

Chỉ khi bố cục và nơi sử dụng có lý do cần khổ đó. Tờ ít thông tin không tự hiệu quả hơn khi lớn, còn tờ nhiều chi tiết cần kiểm độ đọc. Đồng nhất có thể giúp trưng bày nhưng cũng tăng yêu cầu chỗ trải và vận chuyển. Có thể dàn các tờ riêng theo mục đích, do người lập file chốt trước khi sản xuất.

File A1 in nguyên hình trên giấy lớn hơn A1 có đổi tỷ lệ không?

Không đổi nếu hình được giữ nguyên kích thước và chỉ thêm giấy quanh nó. Tuy nhiên, phải xác nhận lệnh in và kích thước thành phẩm sau cắt hoặc gia công. Một tờ giấy lớn hơn không chứng minh hình bên trong đúng tỷ lệ. Hãy ghi rõ yêu cầu giữ hình, lề mong muốn và kiểm một đoạn tham chiếu trên bản mẫu.

Vì sao bản A1 vừa trang vẫn có thể nhỏ hơn file đã dàn?

Chế độ vừa trang có thể thu hình để nằm trong vùng thiết bị in được. Nếu cần giữ tỷ lệ, phải kiểm kích thước trang, khổ giấy, vùng lề và lệnh không co giãn phù hợp. Nội dung sát mép có thể cần người thiết kế xử lý. Không chỉ dựa vào tên A1 trong lệnh đặt rồi coi mọi chi tiết đã nguyên kích thước.

Thu A1 về A3 để họp có làm tỷ lệ 1:100 thành 1:200 không?

Nếu hình thu đúng 50% theo chiều dài từ bản 1:100, quan hệ mới tương ứng 1:200. Người thiết kế cần xác nhận bản đầu đúng tỷ lệ và xử lý nhãn ở bản thu. Không suy từ tên khổ nếu file có lề hoặc đã bị thu trước. Nếu chỉ dùng tham khảo, ghi mục đích rõ để người nhận không dùng nhầm.

Thu A0 về A3 còn khoảng bao nhiêu kích thước chữ?

Khoảng 35,4% kích thước tuyến tính nếu thu theo quan hệ khổ tiêu chuẩn. Chữ, nét và ký hiệu đều nhỏ theo, nên tờ đủ hình chưa chắc còn đọc được. In thử vùng có nhãn nhỏ và bảng số tại khổ A3 thật. Nếu cần mọi chi tiết, cân nhắc giữ khổ lớn hoặc xin phiên bản A3 dàn riêng.

Phóng A3 lên A1 nên báo phần trăm hay báo khổ?

Nên báo cả khổ nguồn và khổ nhận, đồng thời nêu yêu cầu tỷ lệ. Quan hệ tiêu chuẩn xấp xỉ 200% theo chiều dài, nhưng file thực có thể khác khổ hoặc lề. Nhân viên cần đối chiếu tệp trước khi xác nhận. Nếu có nhãn tỷ lệ cũ, người lập phải chốt cách cập nhật để bản lớn không gây hiểu nhầm.

Bản A3 dàn riêng có khác bản A1 thu về A3 không?

Có thể khác đáng kể. Bản dàn riêng có thể giữ chữ, chú giải và khoảng trống ở kích thước phù hợp A3, trong khi bản thu giảm mọi yếu tố cùng nhau. Việc dàn lại cần người thiết kế thực hiện và duyệt. Nếu A3 dùng thường xuyên, nên cân nhắc phiên bản riêng thay vì chỉ thu để đủ hình rồi chấp nhận mất độ đọc.

Bảng thống kê đọc rõ nhưng ký hiệu cửa quá nhỏ thì chọn khổ theo phần nào?

Chọn theo chi tiết bắt buộc phải đọc ở mục đích dùng. Nếu ký hiệu cửa quan trọng, nó là vùng cần thử trước, dù bảng lớn đã rõ. Có thể tăng khổ hoặc dàn tờ chi tiết riêng, nhưng quyết định thuộc người lập bản vẽ. Không nên bỏ qua phần nhỏ chỉ vì phần dễ đọc nhất khiến tờ tổng thể trông tốt.

Tờ A0 treo xa có cần cùng bố cục với A0 đọc tại bàn không?

Không nhất thiết. Tờ treo cần khả năng nhìn ở khoảng cách dự kiến; tờ đọc tại bàn có thể chứa chi tiết nhỏ hơn. Nếu cùng file, phải kiểm nó đáp ứng cả hai cách dùng. Dàn phiên bản riêng có thể hữu ích khi mục đích khác nhiều. Hãy đo nơi đặt và khoảng cách trước khi chốt file, tránh sửa sát giờ.

Bàn họp không đủ trải A1 thì thu nhỏ là lựa chọn duy nhất không?

Không. Có thể dùng tờ tổng thể để trao đổi chung và tờ chi tiết hoặc bản tham khảo cho từng người, nếu người thiết kế chốt cấu trúc đó. Thu nhỏ toàn bộ chỉ là một cách và có thể làm mất độ đọc. Hãy thử thao tác tại bàn, xác định phần cần nhìn cùng lúc và phần cần đọc riêng rồi chọn bộ phù hợp.

Tờ khổ dài ngoài A0-A3 có nên gọi gần đúng là A0 không?

Nên ghi kích thước thực bằng milimét, hướng và yêu cầu giữ hình. Tên gần đúng có thể khiến báo giá, thiết bị và bao gói bị hiểu sai. Nếu có phần kéo dài hoặc ghép, chỉ rõ trong file và danh mục. Nhân viên cần xác nhận khả năng xử lý theo khổ thật trước khi hẹn sản xuất và giao nhận.

Đổi khổ nhưng giữ nét dày như cũ có thể do nhà in tự chỉnh không?

Không nên tự chỉnh nếu nét mang ý nghĩa kỹ thuật. Người thiết kế cần xác nhận cách xuất hoặc dàn lại để đạt độ đọc mong muốn. Một thay đổi độ đậm chung có thể làm vùng giao nhau bị bít. Duyệt tờ mẫu có đường chính, đường phụ, chữ và hatch sau khi sửa để thấy các loại vẫn phân biệt được.

Phối cảnh bitmap lên A0 rõ kém hơn nét mặt bằng là do khổ giấy không?

Có thể do giới hạn nguồn ảnh. Nét vector và bitmap có cách giữ chi tiết khác nhau khi phóng. Kiểm kích thước ảnh gốc tại khổ in thực và in thử vùng quan trọng. A0 không tự tạo thêm điểm ảnh hoặc khôi phục chi tiết đã mất. Nếu nguồn không đủ, tìm ảnh tốt hơn hoặc chọn kích thước phù hợp mục đích nhìn.

Bản giấy cũ phóng lớn có cần kiểm khác PDF vector không?

Có. Phải kiểm nếp, vết nền, nét nhạt và khả năng đọc vốn có của nguồn. Phóng làm cả khuyết điểm lớn hơn. Nếu cần tỷ lệ kỹ thuật, xác nhận nguồn hiện có đã đúng trước khi chốt hệ số. Với PDF vector, vẫn cần kiểm bố cục và tỷ lệ, nhưng không dùng cùng kỳ vọng về chi tiết ảnh cho hai loại nguồn.

Bộ A1 đúng khổ và bộ A3 tham khảo nên phân biệt bằng cách nào?

Chốt tên bộ, mục đích, mã phiên bản, số lượng và nhóm nhận trong danh mục. Người lập cần xử lý nhãn tỷ lệ ở bản thu phù hợp cách dùng. Bao gói riêng giúp giao nhận nhưng thông tin trên tờ cũng cần rõ. Khi một tờ thay đổi, kiểm cả hai phiên bản để bản tham khảo cũ không tiếp tục được dùng trong họp.

Gấp A1 về khổ lưu có quyết định được chỉ từ kích thước giấy không?

Không. Cần xem khung tên, hướng trang, vị trí chi tiết và cách mở khi sử dụng. Tờ gấp mẫu trên đúng giấy giúp kiểm phần bị che và độ dày. Nếu bộ có nhiều hướng hoặc khổ, chốt theo nhóm. Không áp một cách gấp cho mọi tờ chỉ vì tên giấy giống nhau rồi làm người nhận khó tìm mã.

Muốn đục lỗ tờ A3 có nên thu hình để lấy lề không?

Chỉ làm khi người phụ trách cho phép và đã kiểm tác động đến tỷ lệ, chữ và nhãn. Có thể cần dàn lại hoặc dùng giấy rộng hơn giữ hình, tùy quy cách. Nhà in không nên tự thu vì tiện đục. Chốt kiểu đóng trước khi xuất file, thử một tờ có nội dung sát gáy và duyệt thành phẩm sau nẹp hoặc lỗ.

Giấy dày hơn có làm A0 dễ sử dụng hơn mọi trường hợp không?

Không. Độ cứng có thể giúp một số cách trưng bày nhưng thay độ dày, cách gấp và khối lượng bộ. Tờ dùng ghi chú, lưu trong tập và tờ treo có ưu tiên khác nhau. Xem mẫu trên giấy dự kiến và thử thao tác thật. Nguồn mờ cũng không tự rõ hơn chỉ nhờ tăng định lượng giấy.

Tờ nhỏ hơn có luôn giảm tổng chi phí của bộ không?

Chỉ khi vẫn đáp ứng việc sử dụng và không phải in lại hoặc làm thêm tờ khác ngoài dự kiến. Giá còn phụ thuộc số bản, màu, vật liệu, nguồn và gia công. So hai phương án với cùng danh mục công việc, thay vì chỉ giá một tờ. Người thiết kế nên xác định phần nào được thu để tiết kiệm mà vẫn giữ thông tin cần đọc.

A0 khoảng tám lần diện tích A3 thì giá có chắc gấp tám không?

Không thể suy như vậy. Quan hệ diện tích giấy không bao gồm công đoạn, quy trình, số lượng và gia công thực tế. Báo khổ, số tờ, số bản, chế độ màu và cách nhận để nhân viên báo theo đơn. Không lấy phép tính diện tích làm bảng giá cố định khi chưa có quy cách và khả năng sản xuất được xác nhận.

Mẫu A3 thu có đủ duyệt màu và chữ của lô A0 không?

Có thể giúp kiểm tổng thể hoặc thứ tự, nhưng không đại diện đầy đủ độ đọc ở kích thước cuối. Nếu ảnh, chữ nhỏ hoặc nét là tiêu chí quan trọng, kiểm vùng mẫu đúng kích thước trên vật liệu dự kiến. Ghi rõ phần đã duyệt và phần cần kiểm tiếp. Không coi một mẫu nhỏ đẹp là chấp thuận mọi yếu tố của khổ lớn.

Đơn nhiều tờ A0 cần nhận gấp có thể mặc định hai giờ không?

Cần nhân viên kiểm số lượng, file, mẫu, vật liệu và gia công để hẹn riêng. Mốc khoảng hai giờ chỉ tham chiếu đơn thông thường sau xác nhận. Khổ lớn còn ảnh hưởng đóng gói và phương tiện. Báo thời điểm cần bộ có mặt tại nơi dùng, rồi xác nhận cả lịch sản xuất lẫn lịch vận chuyển trước khi đặt.

Gửi tỉnh nên chọn khổ nhỏ hơn chỉ để kiện dễ giao không?

Không nên giảm khổ nếu làm mất độ đọc hoặc tỷ lệ cần dùng. Chọn cách cuộn, gấp hoặc phẳng phù hợp tờ và vận chuyển, rồi hỏi phí và lịch theo kích thước kiện thực. Nếu bản nhỏ có mục đích tham khảo riêng, có thể gửi kèm. Quyết định khổ chính nên đi từ công việc sử dụng, sau đó chốt cách giao.

Khi nhận nhiều khổ chung một đơn cần kiểm theo thứ tự nào?

Đếm số tờ từng khổ, đối chiếu mã và phiên bản, kiểm kích thước vật lý và đoạn tỷ lệ đã duyệt. Sau đó thử mở tờ gấp hoặc phần đóng, xem chữ nhỏ như trên mẫu. Danh mục theo nhóm nhận giúp kiểm khi bộ được chia giao. Đừng chỉ đếm tổng giấy vì một tờ sai khổ vẫn có thể cho đúng số lượng.
