Kích thước bao lì xì và khuôn bế: đo đúng trước khi dàn thiết kế
Kích thước bao lì xì cần được ghi theo thành phẩm sau gấp và dán; khuôn trải là toàn bộ hình phẳng có thêm nắp, tai dán và các đường gia công. Hai dữ liệu này không thay thế nhau. Muốn dàn thiết kế chính xác, hãy xác nhận cách gọi chiều ngang, chiều cao, phần nắp và bản khuôn đang được nhà in nhận, rồi kiểm trên mẫu được gấp đúng cấu tạo. Không lấy chiều rộng, chiều cao của ảnh phối cảnh hoặc hình tải trên mạng làm kích thước sản xuất.
Nội dung bài viết
Vì sao cùng một tên kích thước vẫn có thể khác cấu tạo?
Khi khách nói một bao “dài 16 cm”, người nghe có thể hiểu chiều cao thân bao, chiều cao lúc đóng nắp hoặc chiều dài toàn bản trải. Mỗi cách hiểu dẫn đến một vị trí đặt nội dung khác nhau. Trước khi mở phần mềm thiết kế, cần ghi tên vùng được đo và trạng thái của mẫu. Một ghi chú đầy đủ giúp người đặt hàng, người thiết kế và người nhận file cùng đối chiếu một vật thể, thay vì cố giải thích lại khi đã làm xong bố cục.
Kích thước bao lì xì không chỉ là vấn đề đựng vừa vật bên trong. Nó còn quyết định vùng nhìn thấy khi cầm, tỷ lệ của hình trang trí, cách mở nắp và khả năng chia gói. Một mẫu trông cân đối trên màn hình có thể bị mất điểm nhấn sau gấp nếu phần hình quan trọng nằm ở một tai dán. Vì vậy, cần phân biệt nhu cầu sử dụng với cấu tạo sản xuất trước khi lựa chọn mẫu đẹp.
Nhà in Phát đã xác nhận cấu hình tham chiếu ngày 05/10/2026: khuôn 8 × 16 cm, Couche 150 gsm, cán mờ, dán máy và nắp cài. Con số này không cung cấp toàn bộ bản trải, kích thước nắp hay tai dán. Khi đặt theo cấu hình đó, khách vẫn cần bản khuôn thực tế để dàn nội dung. Bài viết không tự vẽ một khuôn sản xuất từ thông tin tham chiếu và không xác nhận kích thước bên trong khi chưa có mẫu được đối chiếu.
Bốn loại kích thước phải phân biệt
| Dữ liệu | Được dùng để làm gì? | Cách ghi rõ | Không được suy ra |
|---|---|---|---|
| Thân thành phẩm | Mô tả vùng thân sau hoàn thiện | Ngang × cao, trạng thái nắp và đơn vị | Kích thước toàn bản trải |
| Vùng chứa bên trong | Đánh giá vật cần đặt vào | Loại vật, chiều đặt, thử trên mẫu | Bằng đúng kích thước ngoài |
| Nắp và phần cài | Kiểm cách đóng, mở, che phủ | Hình nắp, vị trí cài theo khuôn | Tự lấy một chiều dài nắp chung |
| Bản trải | Dàn mặt in và vùng gia công | Bản khuôn, tỷ lệ, phiên bản | Từ một ảnh chụp thành phẩm |
Bảng này là cách thống nhất ngôn ngữ, không phải bộ thông số thay cho khuôn của nhà in. Trong một đơn cụ thể, nhân viên cần xác nhận bản khuôn được dùng và cách đo tương ứng. Nếu khách có mẫu cũ, nên gửi cả ảnh nhìn thẳng và mẫu vật lý khi có thể. Ảnh có thước đo giúp mô tả nhu cầu ban đầu, nhưng không thay việc kiểm cấu tạo và vật liệu thực tế.
Kích thước ngoài và khoảng chứa không đồng nhất
Phần gấp, đường dán và hình nắp làm thay đổi cách vật bên trong đi vào bao. Một vật cứng hoặc một tấm thiệp có góc khác tờ giấy mềm dù cùng chiều ngang danh nghĩa. Không chỉ hỏi “có vừa không” bằng một cặp số: cần nói rõ vật sẽ đặt, có gập hay không, có kèm nhiều món và yêu cầu lấy ra thế nào. Nếu khoảng vừa là yếu tố quan trọng, duyệt một mẫu đúng cấu tạo trước khi quyết định.
Không cần tự đặt một mức dư tính bằng milimét khi chưa có khuôn và vật liệu được nhận. Khoảng thao tác cần được kiểm theo mẫu thực tế. Việc tự cộng một số dư trên bản thiết kế có thể làm thay đổi thân bao mà không giải quyết phần vướng tại miệng. Cách an toàn hơn là mô tả điều kiện sử dụng để nhà in xác nhận phương án, thay vì biến ước tính cá nhân thành dung sai sản xuất.

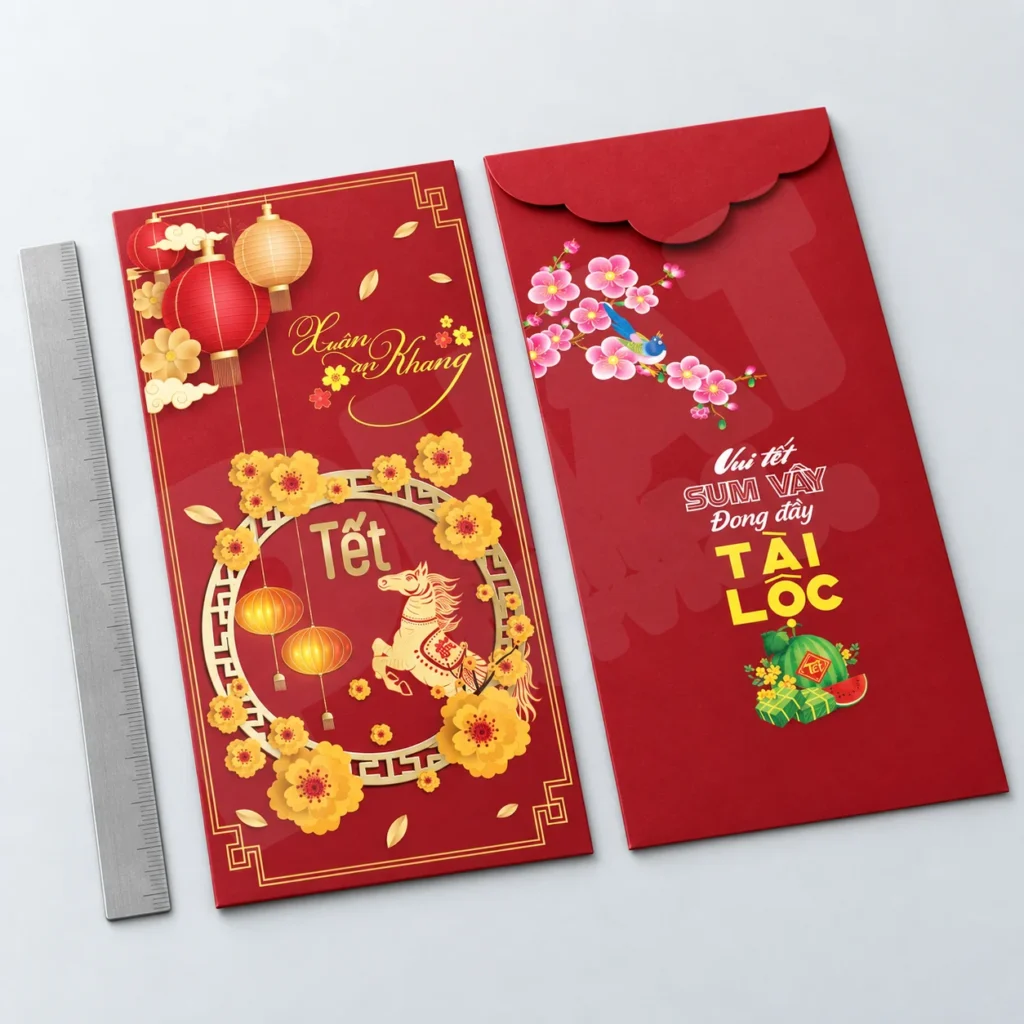

Đo mẫu bao lì xì theo một trình tự thống nhất
Đầu tiên, chụp mẫu ở trạng thái đóng nắp và xác định đâu là chiều ngang, đâu là chiều cao. Đặt mẫu trên mặt phẳng, tránh ảnh có phối cảnh nghiêng làm mép nhìn ngắn hơn thực tế. Nếu dùng ảnh để trao đổi, để thước nằm cùng mặt phẳng với vùng cần đo và ghi rõ đơn vị. Không đo trên màn hình điện thoại rồi nhân theo tỷ lệ phóng ảnh, vì tỷ lệ hiển thị không thể hiện kích thước vật lý.
Tiếp theo, ghi lại các đặc điểm cấu tạo dễ nhìn thấy: nắp ở cạnh nào, mặt nào có đường dán, phần cài hoạt động ra sao và có vùng nội dung bị che hay không. Sau đó kiểm nhu cầu sử dụng bằng vật cần đặt vào. Mẫu minh họa bằng giấy khác chỉ giúp đánh giá sơ bộ hình dáng; không đủ để duyệt cảm nhận hoặc thao tác của thành phẩm dùng vật liệu cuối. Mọi điểm chưa rõ nên được đánh dấu thay vì tự điền.
Cuối cùng, chuyển những ghi nhận đó thành một yêu cầu ngắn: kích thước thành phẩm mong muốn, cách đo, cấu tạo cần giữ, vật bên trong và bản mẫu tham chiếu. Nếu muốn dùng khuôn sẵn của Nhà in Phát, xác nhận tên hoặc mã khuôn do nhân viên cung cấp. Nếu muốn giữ mẫu riêng, chờ xác nhận khả năng thực hiện trước khi dàn file. Một yêu cầu rõ tiết kiệm việc làm lại nhưng không đồng nghĩa khuôn riêng được nhận mặc định.
Đọc đường bế, đường cấn và vùng dán trên khuôn
Đường bế mô tả phần ranh được cắt theo hình bao; đường cấn chỉ vị trí tạo nếp để gấp; vùng dán là phần liên quan tới việc kết nối các mặt. Trong bản khuôn, những nhóm này cần được nhận biết theo chú giải hoặc hướng dẫn của nhà in. Không mặc định mọi đường màu đỏ đều là bế hay mọi nét đứt đều là cấn. Màu hiển thị của một đường trong phần mềm không tự xác nhận vai trò sản xuất của nó.
Một bản thiết kế có thể có nhiều lớp để người làm việc dễ kiểm, nhưng bản giao sản xuất cần theo yêu cầu tiếp nhận. Hãy giữ bản khuôn tham chiếu nguyên tỷ lệ và không kéo giãn riêng một nhóm đường. Nếu thay kích thước thành phẩm, cần xác nhận lại toàn bộ cấu tạo tương ứng. Di chuyển một đường cấn để tạo thêm chỗ cho chữ không phải thao tác trang trí: nó có thể làm khác cách gấp và vị trí của mặt bao.
Không đặt đường kỹ thuật thành một chi tiết được in nhìn thấy trên bao nếu đó chỉ là hướng dẫn gia công. Trước khi xuất bản cuối, đối chiếu yêu cầu tách hoặc xử lý đường kỹ thuật của nhà in. Bài này chỉ hướng dẫn đọc cấu tạo; các bước kiểm định dạng, font và xuất PDF thuộc hướng dẫn kiểm file riêng. Một khuôn được đọc đúng vẫn có thể tạo thành phẩm sai nếu dữ liệu giao sản xuất không được xử lý theo yêu cầu.
Bản trải phẳng và các mặt sau gấp
Trên một bản trải, những vùng nằm cạnh nhau không nhất thiết tiếp tục nằm cạnh nhau theo cùng hướng khi hoàn thiện. Mặt sau, nắp và tai dán có thể đổi quan hệ nhìn thấy sau thao tác gấp. Hãy kiểm hướng đọc của từng vùng theo bản dựng hoặc mẫu gấp được xác nhận, không chỉ nhìn toàn bộ hình phẳng. Với chữ trên nắp, cần xem cả trạng thái đóng và lúc người nhận mở, vì thông điệp được đọc trong hai tình huống khác nhau.
Để tránh nhầm, đánh dấu mặt trước, mặt sau và nắp trong bản kiểm có chú giải riêng, không đưa chữ đánh dấu đó lên thành phẩm. Người duyệt cần thấy bản cuối ở trạng thái đúng cấu tạo. Nếu dùng hình dựng minh họa, ghi rõ nó phục vụ kiểm bố cục và không chứng minh thao tác dán hoặc độ vừa bên trong. Mẫu thực tế vẫn cần thiết khi quyết định phụ thuộc vào thao tác sử dụng, không chỉ vào hướng hình.
Kiểm một hình chạy nối qua nếp gấp
Một họa tiết nối qua ranh giới hai mặt cần được đánh giá theo trạng thái sau gấp. Không yêu cầu điểm nối tuyệt đối bằng một dung sai tự đặt nếu nhà in chưa xác nhận. Trước hết, xác định chi tiết nào thực sự cần nối và phần nào có thể thiết kế thoáng hơn để tránh phụ thuộc vào một đường trùng nhỏ. Bố cục có chủ đích giúp giảm cảm giác lệch mà không buộc nhà in nhận một cam kết kỹ thuật chưa được thống nhất.
Nếu cần một đường trang trí ôm sát thân, nên kiểm nó trên mẫu được làm theo quy cách dự kiến. Một bản phẳng không thể hiện đầy đủ cách lớp giấy chồng ở vùng dán. Khi thấy điểm nối chưa hợp lý, ghi lại mặt và trạng thái đang kiểm, rồi trao đổi trước khi chốt. Không sửa riêng bản ảnh phối cảnh để che điểm khác biệt trong khi file sản xuất vẫn giữ bố cục gây vướng.
Ba tình huống chọn kích thước bao lì xì
Tình huống minh họa thứ nhất: khách muốn dùng khuôn sẵn và chỉ thay nội dung. Nên nhận đúng bản khuôn được nhà in cung cấp, xác nhận cách gọi kích thước rồi dàn bố cục trên bản đó. Không dựng lại khuôn từ một ảnh mẫu vì hình nắp và tai dán có thể không được nhìn thấy. Sau khi dàn, duyệt các mặt theo trạng thái gấp; ảnh đẹp của mẫu cũ không phải bản duyệt của đơn mới.
Tình huống minh họa thứ hai: khách có bao cũ và cần đặt một vật khác bên trong. Giữ hình dáng cũ chưa chắc giữ được thao tác sử dụng. Cần mô tả vật mới, cách đặt và nhu cầu lấy ra, sau đó kiểm mẫu tương ứng. Nếu phải đổi cấu tạo, chốt lại khuôn trước khi chỉnh thiết kế. Không để người thiết kế tự tăng chiều rộng vì nhìn thấy bao cũ chật trong một bức ảnh.
Tình huống minh họa thứ ba: nhiều mẫu trong một bộ cần cùng kích thước bao lì xì để chia gói. Hãy thống nhất cùng một mã khuôn và phiên bản cấu tạo trước khi chia việc thiết kế. Các file có thể khác hình nhưng phải cùng nền khuôn được duyệt. Nếu một mẫu cần đổi nắp, đánh dấu đó là khác biệt cấu tạo để kiểm riêng, không gọi cả bộ giống nhau chỉ vì mặt trước cùng cặp số ngang và cao.
Khi nào cần xác nhận lại khuôn?
Thay chiều thân, hình nắp, vị trí cài, vật liệu hoặc cách hoàn thiện đều là tín hiệu cần trao đổi lại cấu tạo. Không phải mọi thay đổi đều đòi hỏi cùng một cách xử lý, nhưng khách không nên tự quyết rằng thay đổi “nhỏ” không ảnh hưởng sản xuất. Gửi điểm thay cụ thể cùng bản trước và bản sau để kỹ thuật viên đánh giá. Tránh nói chung “sửa chút nắp” mà không có hình hoặc phiên bản rõ ràng.
Kích thước bao lì xì đã được xác nhận ở một đơn trước cũng không nên được xem là hồ sơ đủ cho đơn mới nếu khuôn hoặc yêu cầu có thay đổi. Lưu mẫu, mã khuôn và file cuối để nhân viên đối chiếu. Nếu không còn hồ sơ, nói rõ chỉ có thành phẩm tham chiếu và cần kiểm lại. Điều đó trung thực hơn việc khẳng định mọi thứ giống đơn cũ khi người phụ trách thực tế không có dữ liệu để xác nhận.
Phiếu yêu cầu về kích thước và cấu tạo
| Trường cần ghi | Ví dụ cách diễn đạt, không phải thông số sản xuất |
|---|---|
| Mục đích | Bao để phát kèm một vật cụ thể; ghi có gập vật hay không |
| Kích thước mong muốn | Ghi ngang × cao cùng vùng đo và trạng thái nắp |
| Mẫu tham chiếu | Ảnh nhìn thẳng hoặc mẫu vật lý, không chỉ ảnh dựng |
| Khuôn | Khuôn sẵn được xác nhận hoặc đề nghị kiểm mẫu riêng |
| Mặt và hướng | Mặt trước, mặt sau, nắp; hình trạng thái đóng/mở khi cần |
| Điểm cần giữ | Thao tác cài, cách đặt vật, vị trí thông điệp nhìn thấy |
| Điểm chưa xác nhận | Khoảng chứa, cấu tạo riêng hoặc yêu cầu ngoài khuôn hiện nhận |
Gửi phiếu này cùng yêu cầu tới dịch vụ in bao lì xì của Nhà in Phát. Nếu chưa chọn hướng hình, xem bộ mẫu bao lì xì để tìm phong cách, nhưng vẫn dùng khuôn được xác nhận khi dàn sản xuất. Phần giá và phạm vi hoàn thiện được giải thích riêng trong hướng dẫn đối chiếu báo giá; bài này không đưa giá hoặc lịch giao giả định.
Nhà in Phát tiếp nhận trao đổi tại 441/31 Điện Biên Phủ, Phường Thạnh Mỹ Tây, TP.HCM, hotline 0705.610.599, email [email protected]; và 37A Nguyễn Đình Chiểu, Phường Sài Gòn, TP.HCM, hotline 0936.664.676, email [email protected]. Xác nhận điểm nhận mẫu và người phụ trách trước khi gửi. Một mẫu đúng cấu tạo và một phiếu đo rõ ràng là căn cứ tốt hơn ảnh chụp bị méo hoặc một kích thước chưa ghi vùng đo.
Tham khảo hướng dẫn dấu in và bleed của Adobe Illustrator để phân biệt phần hình tràn và dấu kỹ thuật. Hướng dẫn phần mềm không thay bản khuôn hay quy cách tiếp nhận của nhà in.
Giải đáp về đo mẫu và đọc cấu tạo bao lì xì

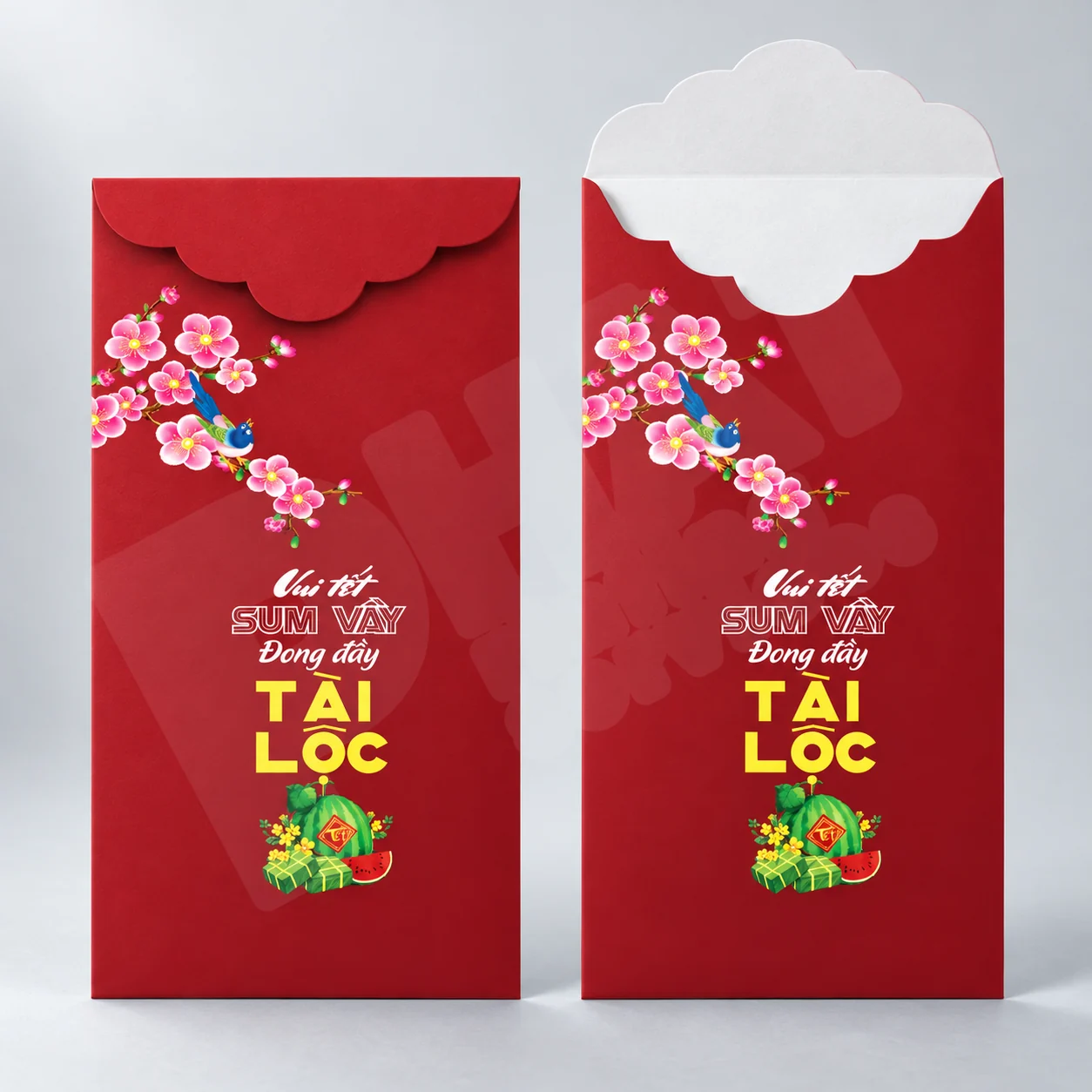

Đo một bao có nắp mở cần ghi thêm trạng thái nào?
Ghi riêng kích thước thân và kích thước đang thấy khi nắp mở. Chụp thêm trạng thái đóng để người nhận hiểu phần nào thuộc thân, phần nào thuộc nắp. Không gửi một số đo toàn bộ rồi gọi đó là chiều cao thành phẩm, vì người dàn thiết kế có thể dùng nhầm vùng chứa nội dung.
Thước đặt phía sau mẫu có làm ảnh đo đáng tin hơn không?
Không nếu thước và vùng cần đo nằm khác mặt phẳng hoặc ảnh có phối cảnh mạnh. Đặt thước sát cùng mặt phẳng, chụp nhìn thẳng và ghi số đo bằng chữ. Ảnh có thước vẫn chỉ là mô tả ban đầu; khi cần xác nhận độ vừa, dùng mẫu thực tế và cách đo thống nhất.
Có nên lấy chiều rộng ảnh trên máy tính để suy kích thước thật?
Không. Số pixel và mức phóng hiển thị không cho biết chiều vật lý của bao. Một ảnh được cắt hoặc đổi kích thước vẫn trông đúng tỷ lệ nhưng không có căn cứ đo. Xin dữ liệu kích thước hoặc đo mẫu thật; không biến tỷ lệ hiển thị thành thông số gửi sản xuất.
Hai người đo cùng mẫu nhưng ghi ngang và cao ngược nhau nên xử lý ra sao?
Chọn một hình nhìn thẳng, đánh dấu chiều ngang và chiều cao trên bản trao đổi rồi ghi lại cặp số theo hướng đó. Giữ cách gọi trong toàn hồ sơ. Đừng chỉ đổi vị trí hai con số mà không xác nhận hướng nắp, vì cấu tạo và hướng đọc nội dung vẫn có thể bị hiểu ngược.
Mẫu đã bóp méo góc có phù hợp để đo đối chiếu không?
Nên chọn mẫu còn phẳng và đúng hình để đo. Góc bị bóp có thể làm mép nhìn ngắn hoặc lệch, khiến việc dựng lại cấu tạo thiếu chính xác. Nếu chỉ còn mẫu hỏng, nói rõ tình trạng và gửi nhiều góc; chờ kiểm lại khuôn thay vì tự lấy mép biến dạng làm đường chuẩn.
Cặp kích thước ngoài có đủ để đánh giá một thiệp cứng đi vào bao không?
Chưa đủ. Cần biết kích thước thiệp, cách đặt, độ cứng và thao tác qua miệng bao. Đường dán và nếp gấp có thể ảnh hưởng khoảng sử dụng. Gửi vật tham chiếu hoặc dữ liệu cụ thể và kiểm trên mẫu đúng cấu tạo; không xác nhận độ vừa chỉ từ số đo ngoài.
Thử bằng một tờ giấy mềm thay cho vật cứng có đáng tin không?
Chỉ giúp kiểm sơ bộ chiều đặt. Giấy mềm có thể cong hoặc gập để đi qua vị trí mà vật cứng không qua được. Nếu thành phẩm sẽ chứa vật cứng, thử đúng loại vật hoặc mẫu đại diện được thống nhất. Không lấy lần thử dễ bằng giấy mềm làm kết luận cho nhu cầu khác.
Khi miệng bao vướng, tăng riêng chiều cao có chắc giải quyết được không?
Không. Phần vướng có thể liên quan tới miệng, chiều ngang, đường dán hoặc hình nắp. Ghi vị trí vướng và thao tác đang thực hiện để kỹ thuật viên xem xét cấu tạo. Không chỉnh một chiều theo cảm tính, bởi thay đổi đó có thể tạo bao dài hơn mà vẫn khó đưa vật vào.
Có thể đo đường cong nắp rồi dùng làm chiều cao nắp không?
Chiều dài chạy theo đường cong và chiều cao theo phương thẳng là hai dữ liệu khác nhau. Ghi rõ đang đo loại nào và đánh dấu trên hình. Nếu cần dàn hình trên nắp, dùng bản khuôn đã xác nhận; số đo men theo đường cong không đủ mô tả toàn bộ vùng đặt nội dung.
Một hình khuôn không có chú giải đường có thể dùng ngay không?
Nên hỏi chú giải trước. Cần xác định đường nào là ranh cắt, đường nào là nếp gấp và phần nào liên quan vùng dán. Màu hoặc nét đứt không có ý nghĩa thống nhất cho mọi file. Dùng khuôn khi đã hiểu vai trò đường và biết đó là phiên bản được tiếp nhận cho đơn.
Một lớp kỹ thuật bị khóa trong phần mềm có nghĩa là khuôn đã được duyệt chưa?
Không. Khóa lớp chỉ hạn chế thao tác chỉnh trong file, không chứng minh nguồn và phiên bản đã được nhà in xác nhận. Kiểm tên khuôn, tỷ lệ và hồ sơ nhận file. Một lớp được khóa vẫn có thể chứa cấu tạo cũ hoặc hình tham khảo không phù hợp cho đơn hiện tại.
Có nên xóa đường khuôn trong bản làm việc để bố cục dễ nhìn hơn?
Có thể tạm ẩn lớp tham chiếu khi xem hình, nhưng giữ bản làm việc có khuôn nguyên vẹn để kiểm lại vị trí. Không xóa mất dữ liệu duy nhất dùng đối chiếu cấu tạo. Khi giao file, thực hiện cách tách hoặc xử lý đường kỹ thuật theo hướng dẫn của nhà in, không theo thói quen cá nhân.
Khuôn có cùng hình dáng nhưng khác phiên bản nên chọn bản nào?
Chọn bản được nhân viên xác nhận cho đơn cụ thể. Hai phiên bản có thể khác chi tiết nhỏ ở cài, dán hoặc đường gấp mà ảnh thu nhỏ khó thấy. Ghi phiên bản trong hồ sơ duyệt và lưu bản đã dùng. Không chọn bản có ngày mới nhất trên máy nếu chưa biết nguồn và phạm vi áp dụng.
Kéo giãn cả khuôn theo cùng tỷ lệ có bảo đảm cấu tạo vẫn phù hợp không?
Không tự bảo đảm. Thay tỷ lệ có thể làm khác vùng cài, miệng và quan hệ các phần sau gấp. Đề nghị xác nhận kích thước mới và khuôn tương ứng trước khi dàn. Không coi thao tác phóng đều trong phần mềm là bằng chứng khuôn đã sẵn sàng cho gia công thật.
Xoay một mặt chữ trên bản trải nên dựa vào đâu?
Dựa vào hướng mặt sau gấp của khuôn đã xác nhận. Kiểm bằng mẫu gấp hoặc bản dựng có hướng rõ ràng, không dựa vào việc chữ trông thuận mắt trên hình phẳng. Đánh dấu mặt và hướng trong bản duyệt để người kiểm nội dung hiểu đúng trạng thái đọc mà người nhận sẽ gặp.
Khi hình nắp bị che lúc đóng có cần xóa toàn bộ họa tiết nắp không?
Không cần mặc định xóa. Phân biệt chi tiết trang trí và thông tin phải luôn nhìn thấy. Đặt thông tin quan trọng ở vùng phù hợp trạng thái sử dụng, còn họa tiết có thể được thiết kế cho lúc mở. Duyệt hai trạng thái để quyết định có chủ đích, thay vì chỉ sửa theo một ảnh đóng nắp.
Có thể dùng hình dựng để duyệt thao tác cài không?
Hình dựng giúp hiểu vị trí và hướng, nhưng không chứng minh lực cài hoặc độ thuận tiện khi đóng mở. Những yếu tố đó cần mẫu phù hợp vật liệu và cấu tạo. Đừng chỉ chỉnh hình dựng cho nắp trông khít rồi coi vấn đề thao tác đã được giải quyết trên thành phẩm thực tế.
Tai dán nằm ở mặt sau có luôn bị che hết không?
Không nên suy đoán khi chưa đọc cấu tạo. Kiểm vùng chồng và trạng thái gấp của khuôn đang dùng để biết phần nào được che. Đừng đặt một thông điệp cần đọc ở vùng chưa xác nhận. Nếu vị trí nhìn thấy thay đổi giữa các cấu tạo, dàn riêng theo khuôn chứ không giữ nguyên mặt sau từ mẫu khác.
Hình trang trí nối qua hai mặt cần kiểm trong trạng thái nào?
Kiểm ở trạng thái hoàn thiện tương ứng với cách người nhận nhìn bao, đồng thời đối chiếu bản phẳng để xác định vị trí nối. Nếu yêu cầu phụ thuộc vào đường trùng nhỏ, trao đổi khả năng thực hiện trước. Không tự đưa ra dung sai hoặc dùng một ảnh dựng đã chỉnh để thay kiểm mẫu.
Một đường viền sát ranh có phải tiêu chí tốt để kiểm kích thước không?
Đường viền giúp thấy cảm giác cân đối nhưng không thay phép đo và bản khuôn. Sai lệch nhìn thấy có thể liên quan bố cục hoặc cấu tạo, không chỉ kích thước. Khi dùng viền, chốt vị trí theo khuôn và kiểm mẫu phù hợp; đừng coi viền đẹp trên màn hình là xác nhận đường bế thực tế.
Hai mẫu cùng cặp số thân nhưng nắp khác có thể dùng một bản duyệt không?
Không nên. Cặp số thân giống nhau chưa làm hai cấu tạo đồng nhất; vùng nội dung và cách che có thể khác. Duyệt theo từng khuôn và ghi rõ điểm khác. Nếu muốn cùng cấu tạo cho cả bộ, xác nhận một mã khuôn trước khi chia việc thiết kế, không gom các bản khác nhau dưới một tên chung.
Đổi chiều đặt vật bên trong có cần kiểm lại mẫu không?
Có nếu thao tác hoặc phần vướng thay đổi. Một vật đi vào theo cạnh khác có thể qua miệng khác và tạo điểm tì mới. Thử đúng chiều dự kiến sử dụng, ghi điều kiện đó trong hồ sơ. Không lấy kết quả thử thuận lợi ở một chiều làm xác nhận cho cách đặt khác mà khách thực sự cần.
Mẫu thử giấy khác có thể duyệt những phần nào về cấu tạo?
Có thể dùng để hiểu sơ bộ mặt, hướng gấp và quan hệ phần nắp khi được thống nhất. Không dùng nó để kết luận cảm nhận hoặc thao tác cuối của vật liệu khác. Ghi rõ mẫu đang kiểm điều gì; những điểm phụ thuộc giấy, lớp hoàn thiện và dán cần được xác nhận theo mẫu phù hợp.
Nếu không còn bản khuôn của đơn trước thì nên gửi gì?
Gửi mẫu thành phẩm, ảnh rõ các mặt và yêu cầu cần giữ, đồng thời nói rõ không còn file khuôn. Nhà in cần kiểm lại dữ liệu trước khi nhận làm theo. Không gán một mã khuôn nhớ không chắc hoặc tự dựng từ ảnh rồi gọi đó là bản gốc của đơn trước.
Thay một góc bo trên nắp có phải chỉ là chỉnh hình trang trí không?
Nếu đó là ranh cắt của nắp thì liên quan cấu tạo, không chỉ phần hình in. Gửi bản trước và sau để xác nhận thay đổi được nhận. Không sửa riêng đường rồi giữ hồ sơ khuôn cũ, vì người gia công có thể tiếp tục dùng cấu tạo trước trong khi người thiết kế nghĩ đã đổi.
Bao cần chia gói đồng bộ nên quản lý kích thước bằng cách nào?
Quản lý theo mã khuôn và phiên bản cấu tạo đã xác nhận, không chỉ tên “bao lớn”. Những mẫu cùng bộ phải được đối chiếu trên cùng nền khuôn khi yêu cầu đồng nhất. Nếu có một mẫu ngoại lệ, đánh dấu riêng để người đóng gói và người nhận biết khác biệt trước bàn giao.
Một phiếu đo thiếu đơn vị có thể hiểu mặc định là centimet không?
Không nên hiểu mặc định. Hỏi lại đơn vị, vùng đo và hướng ngang cao trước khi dàn. Ghi rõ đơn vị trên cả phiếu và hình trao đổi để tránh chuyển đổi nhầm. Việc xác nhận sớm quan trọng hơn sửa file sau khi nhiều người đã dùng số đo thiếu ngữ cảnh để thiết kế các phiên bản khác nhau.
Nghiệm thu kích thước nên đối chiếu tài liệu nào?
Đối chiếu quy cách và mẫu đã được các bên xác nhận, cùng cách đo ghi trong hồ sơ. Nếu chưa thống nhất dung sai, không tự áp một con số từ nguồn khác để kết luận cả lô. Ghi điểm khác biệt và giữ mẫu liên quan để trao đổi; bản ảnh tham khảo ban đầu không thay hồ sơ duyệt cuối.
