In Đồ Án Kiến Trúc Quận 1 – Bản Vẽ Khổ Lớn, Đóng Cuốn, Bìa Mạ Vàng
In đồ án kiến trúc Quận 1 tại Nhà in Phát nhận ở cơ sở 37A Nguyễn Đình Chiểu, Phường Sài Gòn, gần ĐH Kiến Trúc TP.HCM: in bản vẽ A3–A0, phối cảnh, bảng bồi formex, đóng cuốn thuyết minh và bìa cứng ép nhũ cho in đồ án tốt nghiệp. Gửi PDF đúng khổ và tỷ lệ; đơn in thường khoảng 2 giờ sau khi chốt file, còn bìa cứng, ép nhũ và bồi tấm được hẹn lịch cụ thể ngay khi chốt.
Sinh viên thường chốt file sát giờ nộp, nên cách tránh trễ là tách bộ đồ án thành hai phần ngay khi gửi: phần in tờ (bản vẽ, phối cảnh, thuyết minh) theo mốc đơn thường, và phần gia công (bồi formex, bìa cứng, ép nhũ) cần hẹn lịch. Gửi phần gia công trước nếu bìa và kích thước gáy đã cố định, rồi gửi phần ruột khi sửa xong.
Chọn giấy theo từng hạng mục đồ án kiến trúc
Đồ án in số lượng ít và mỗi bộ một nội dung, nên dùng in kỹ thuật số. Bảng dưới là các loại giấy đang dùng cho từng hạng mục; giấy mỹ thuật đặc biệt hỏi trước tình trạng giấy khi chốt đơn.
| Hạng mục | Giấy thường chọn | Ghi chú |
|---|---|---|
| Bản vẽ kỹ thuật A3–A0 | Fort 80–120 gsm | Mặt nhám, dễ ghi chú; in đen trắng hoặc màu |
| Phối cảnh, bảng trình bày | Couche 150–300 gsm, giấy ảnh RC 260 gsm, PP 180 gsm | PP dùng khi cần bồi formex 3 hoặc 5 mm |
| Thuyết minh, hồ sơ thiết kế khổ nhỏ | Fort 80–100 gsm cho trang chữ; Couche 120–200 gsm cho trang ảnh | In hai mặt nên dùng từ 80 gsm để giảm thấy hình mặt sau |
| Bìa mềm | Couche 300 gsm, Ivory 250 gsm | Cán màng bóng hoặc mờ chống trầy |
| Trang trình bày mỹ thuật | Giấy mỹ thuật như Canson 220 gsm | Hỏi tình trạng giấy và in mẫu trước khi in cả bộ |
Nếu khoa quy định loại giấy hoặc định lượng, gửi kèm quy định đó; nếu không, nhân viên tư vấn theo mục đích từng tờ và báo chênh lệch chi phí giữa các phương án trước khi in. Đồ án môn thường in Fort cho bản vẽ để tiết kiệm; đồ án tốt nghiệp thường in phối cảnh trên Couche hoặc giấy ảnh và bồi formex bảng trình bày.
Gia công thành phẩm cho đồ án kiến trúc
Hồ sơ, thuyết minh khổ nhỏ
- Đóng gáy xoắn lò xo: mở phẳng, lật 360°, chừa lề gáy cho dải lỗ.
- Đóng keo nhiệt bìa bọc kiểu tạp chí: gáy vuông, cần đủ độ dày ruột.
- Đóng bìa cứng, ép nhũ chữ trên bìa: hẹn lịch riêng.
- Đóng kim giữa: cho tập mỏng, số trang bội số của 4.
- Đóng photobook mở phẳng cho portfolio ảnh.
- Cắt xén, đục lỗ, cấn, bế demi cho mẫu ứng dụng.
Sản phẩm khổ lớn
- Bồi formex 3 mm hoặc 5 mm cho bảng trình bày.
- Cán màng bóng hoặc mờ.
- Đóng khoen để treo.
- Cắt thẳng hoặc cắt theo hình.
Sản phẩm nhận in cho bộ đồ án
In cả phần khổ lớn và khổ nhỏ ở cùng một nơi giúp màu phối cảnh trên bảng và trong cuốn gần nhau hơn, vì cùng nguồn file, cùng cách chuyển màu và cùng người kiểm. Nếu bắt buộc chia hai nơi, giữ một tờ đã in làm mẫu đối chiếu màu cho nơi còn lại.

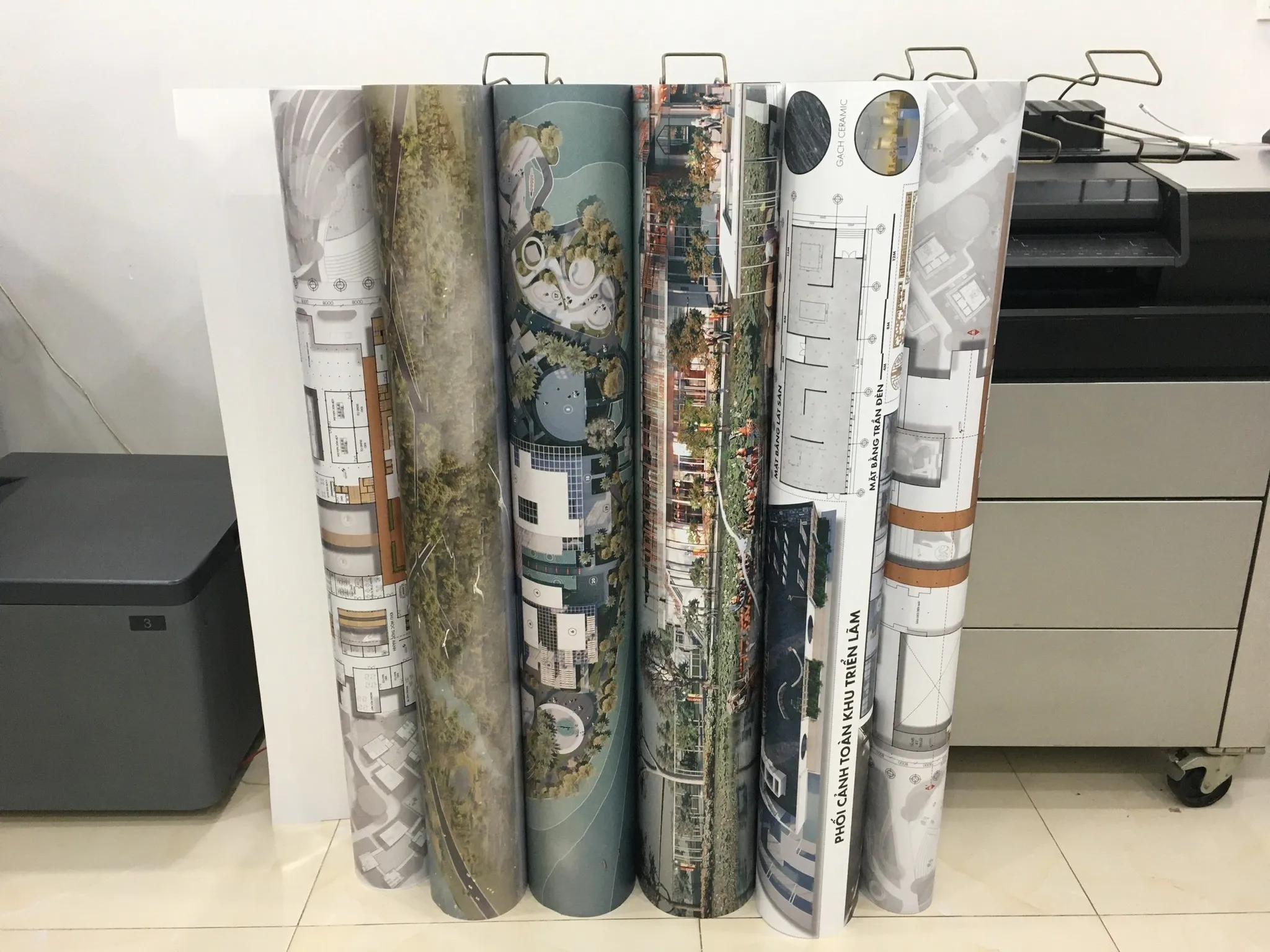

Sản phẩm khổ lớn
- Poster A2, A1, A0, 80x100cm với đa dạng chất liệu
- Standee: Standee chữ X 60 × 160 và 80 × 180 cm, Standee Cuộn 80 × 200 cm, kèm chân hoặc hộp cuốn.
- PP bồi formex khổ A2, A1, A0; khổ lớn hơn in theo cuộn và báo theo kích thước.
Sản phẩm khổ nhỏ
- Bìa Mạ Vàng
- Photobook
- Sách tạp chí
- Hồ sơ thiết kế
- Các ấn phẩm văn phòng: Voucher, Tờ Rơi, Folder, Brochure, Leaflet
- Mẫu ứng dụng có cắt bế theo hình: gửi đường bế ở layer riêng để kiểm trước khi in.
Giá in đồ án kiến trúc tại Nhà in Phát
Giá in đồ án tại Nhà in Phát được báo theo quy cách
Giá phụ thuộc khổ, loại giấy, số tờ và kiểu đóng cuốn; nhân viên báo giá trước khi in.
Giá theo số lượng và quy cách: khổ, loại giấy, in màu hay đen trắng, số tờ, kiểu đóng và gia công. Nhà in Phát không áp chiết khấu % cố định; ưu đãi (nếu có) theo trang khuyến mãi. Đơn đặt cọc 70% khi chốt file, nhận tại 37A Nguyễn Đình Chiểu hoặc 441/31 Điện Biên Phủ, hoặc hỗ trợ book ship, phí theo ứng dụng vận chuyển.
Xem thêm các dịch vụ chuyên sâu: in đồ án tạp chí bìa sách và in hồ sơ thiết kế quy hoạch khổ lớn chất lượng cao tại Nhà in Phát.
GIẢI ĐÁP CHUYÊN SÂU
28 câu hỏi về hồ sơ đồ án kiến trúc
Panel kiến trúc xoay mặt bằng cho vừa bố cục, mũi tên Bắc cần kiểm theo phần nào?
Kiểm quan hệ giữa hướng Bắc và hình học của từng mặt bằng sau khi xoay. Không lấy mũi tên của khung trang làm thay cho hướng của bản vẽ. Đối chiếu lại các sơ đồ liên quan trong PDF cuối để tránh hình đã xoay nhưng ký hiệu định hướng vẫn giữ vị trí cũ.
Hai mặt cắt kiến trúc có cao độ gốc khác nhau, trình bày trên cùng panel cần chú thích gì?
Ghi rõ mốc cao độ của từng mặt cắt và cách đọc giá trị tương đối. Không để người xem tự suy ra các số cùng dùng một mốc chỉ vì được in cạnh nhau. Kiểm sự nhất quán giữa chú thích trên hình và phần giải thích trong thuyết minh trước khi xuất bản giao in.
PDF tổng mặt bằng có ảnh nền vệ tinh và nét quy hoạch, nên kiểm thứ tự lớp thế nào?
Quan sát các điểm giao giữa ranh giới, chữ và ảnh nền để bảo đảm lớp ảnh không che nét cần đọc. Kiểm trực tiếp PDF xuất cuối, không chỉ file thiết kế có thể bật tắt layer. Tách phần nguồn để sửa nếu cần; không yêu cầu nhà in tự suy đoán đường nào phải được đưa lên trên.
Vùng clipping của bản vẽ kiến trúc có thể che mất ký hiệu bên ngoài khung nhìn không?
Có thể. Rà phần gần biên cắt, nhất là đầu đường kích thước, ký hiệu mặt cắt và ghi chú kéo ra ngoài hình. Bản vẽ nhìn đầy đủ trong vùng trung tâm vẫn có thể mất thông tin ở mép viewport. Sửa phạm vi hiển thị ở bản nguồn rồi xuất lại, thay vì bù chữ trực tiếp trên bản in.
Một mặt đứng dùng ảnh cây có nền trong suốt nhưng PDF xuất hiện ô trắng, cần xử lý ở đâu?
Kiểm ảnh có thật sự giữ kênh trong suốt, cách đặt ảnh và kết quả xuất hiệu ứng trong phần mềm. So vùng giao cây với công trình và nền trời trên PDF cuối. Nếu phải xử lý lại ảnh hoặc làm phẳng, dùng bản sao và giữ đúng vị trí; không che ô trắng bằng một mảng màu chưa duyệt.
Chữ trắng ghi trên mặt bằng nền đậm bị mất ở chế độ xem in, cần kiểm thuộc tính nào?
Kiểm thuộc tính overprint của chữ và dùng chế độ xem đầu ra để đối chiếu. Không mặc định đây là lỗi thiếu mực trắng: với giấy trắng thông thường, chữ trắng thường là vùng không in. Sửa thuộc tính trong file thiết kế, xuất lại và kiểm cùng nền nằm dưới chữ trước khi chốt.
Sơ đồ phân tích kiến trúc dùng lớp màu bán trong suốt, cần duyệt giao điểm hay từng lớp riêng?
Cần duyệt cả từng lớp và vùng chúng chồng lên nhau vì màu tổng hợp có thể làm thay đổi ý nghĩa chú giải. Chọn giao điểm phức tạp nhất để kiểm khả năng phân biệt. Nếu cần chỉnh độ trong, sửa theo hệ thống sơ đồ chứ không chỉ làm sáng riêng một vùng cho dễ nhìn.
Bản kiến trúc có đường dẫn xref là đường dẫn mạng của trường, gửi PDF có cần gửi quyền truy cập mạng không?
Bản PDF tự chứa đủ nội dung hiển thị thì không cần quyền truy cập mạng đó để in. Tuy nhiên phải mở lại PDF ở môi trường không có liên kết nguồn để kiểm đủ phần nền. Nếu giao thêm file CAD phục vụ chỉnh sửa, đóng gói tài nguyên theo thỏa thuận; không chia sẻ tài khoản mạng thay cho việc chuẩn bị dữ liệu.
Chú giải dùng biểu tượng nét vector nhưng mặt bằng dùng ảnh của biểu tượng đó, có rủi ro gì?
Hai bản thể hiện có thể khác độ sắc, kích thước hoặc màu khi xuất in. Đối chiếu một biểu tượng đại diện ở đúng kích thước sử dụng và kiểm người đọc có nhận diện cùng một ký hiệu không. Ưu tiên thống nhất nguồn biểu tượng trong bản thiết kế thay vì chỉ căn cho giống trên màn hình.
Panel có ảnh phối cảnh nghiêng bên cạnh mặt đứng trực giao, có nên đặt chung nhãn tỷ lệ?
Không gán một tỷ lệ đo chung cho cả hai nếu ảnh phối cảnh không phải bản vẽ đo tỷ lệ. Nhận diện rõ phần trực giao dùng tỷ lệ và phần phối cảnh dùng để minh họa không gian. Điều này tránh người xem dùng thước đo trên ảnh chỉ có ý nghĩa trình bày.
Một bản đồ quy hoạch có tọa độ địa lý, in PDF có tự giữ khả năng đo như bản đồ gốc không?
Không nên mặc định như vậy. Phân biệt dữ liệu tọa độ trong bản đồ nguồn với tỷ lệ trình bày trên giấy. Với hồ sơ cần đo, xác nhận hệ tọa độ, thanh tỷ lệ và kích thước xuất theo yêu cầu chuyên môn; nhà in chỉ thực hiện quy cách đã chốt, không xác nhận độ đúng dữ liệu địa lý.
Chi tiết cấu tạo được chụp từ màn hình rồi ghép vào panel có thể dùng thay vector không?
Ảnh chụp màn hình có thể thiếu độ nét và chứa thành phần giao diện không thuộc bản vẽ. Xin dữ liệu xuất phù hợp từ nguồn chi tiết, sau đó kiểm chữ, ký hiệu và cạnh nét ở kích thước in. Không dùng việc phóng ảnh để suy luận các thông số cấu tạo bị mờ hoặc bị cắt.
Bảng diện tích trong đồ án kiến trúc có số thập phân nhỏ, nên kiểm điều gì ngoài font?
Kiểm dấu phân cách, đơn vị, căn cột và cách làm tròn giữa bảng trên panel với thuyết minh. Những sai khác này có thể làm người đọc hiểu sai dù chữ vẫn rõ. Kiểm lại dữ liệu do nhóm thiết kế xác nhận; không giao nhà in tự sửa con số dựa vào một bản trình bày khác.
Đường ranh hiện trạng và phương án mới có cùng nét nhưng khác màu, khi in mẫu cần thử ra sao?
Kiểm khả năng nhận biết hai loại đường ngay trên vùng chúng ở gần hoặc chồng nhau, không chỉ trên bảng chú giải. Nếu màu chưa phân biệt đủ, người thiết kế nên cân nhắc thêm quy ước hình nét phù hợp. Không tự chuyển một loại ranh sang nét khác ở khâu in vì có thể đổi ý nghĩa hồ sơ.
Bản vẽ khổ dài cần chia thành các tờ ghép, vị trí nối có nên đi qua mặt cắt chính không?
Ưu tiên tránh vùng có hình học hoặc chú thích quan trọng. Người thiết kế xác định đường chia và mốc ghép, nhà in xác nhận phần chồng hoặc xử lý mép phù hợp phương án. Kiểm một bản ghép trước khi dùng để bảo vệ; các tờ in rời đúng chưa chứng minh tổng hình ghép đọc được.
Tờ ghép kiến trúc có nền màu liên tục, chỉ kiểm trùng đường nét đã đủ chưa?
Chưa đủ. Ngoài vị trí hình học, cần xem sự chuyển nền ở đường ghép, phần ảnh bị che và hướng lắp các tờ. Chọn vùng nối chứa cả nền và một chi tiết có thể nhận diện để duyệt. Không hứa nền liền tuyệt đối nếu vật liệu hoặc phương án ghép chưa được thử.
Panel kiến trúc dán lên bảng có khung che viền, nên căn bản vẽ theo mép nào?
Căn theo vùng thực sự nhìn thấy sau khi lắp, không chỉ theo kích thước tờ in. Cần biết phần khung che và vị trí gắn trước khi chốt bố cục. Giữ tên đề tài, ký hiệu và nội dung cần đọc ngoài vùng bị che; không thu nhỏ bản vẽ có yêu cầu tỷ lệ chỉ để bù khung.
Ảnh mô hình kiến trúc có bóng che chân công trình, tăng sáng bản in có giải quyết được không?
Tăng sáng có thể không khôi phục chi tiết đã mất trong ảnh nguồn. Kiểm ảnh gốc và cân nhắc chụp lại với ánh sáng phù hợp nếu phần chân công trình cần giải thích. Khi chỉnh ảnh, giữ quan hệ hình khối và đối chiếu bản xuất; không coi điều chỉnh máy in là thay thế cho dữ liệu thiếu.
Sơ đồ khối kiến trúc có các bước phát triển dùng cùng màu nền, nên kiểm thứ tự đọc thế nào?
Đọc thử panel theo hướng nhìn dự kiến mà không dựa vào lời thuyết trình. Số bước, mũi tên và vị trí hình phải giúp nhận diện trình tự; kiểm các bước có thay đổi hình khối nhỏ ở kích thước in. Chỉ chỉnh thứ tự trong bản thiết kế đã được nhóm xác nhận.
Hồ sơ kiến trúc song ngữ có bản dịch dài hơn làm lệch nhãn, nên xử lý trước hay sau xuất PDF?
Xử lý trong bố cục nguồn để giữ quan hệ nhãn với đúng đối tượng. Kiểm những chỗ bản dịch đẩy nhãn sang hình bên cạnh, mất dòng cuối hoặc che đường dẫn. Không nhờ nhà in rút gọn thuật ngữ chuyên môn hoặc thu nhỏ toàn bộ nhãn để ép vừa diện tích cũ.
Bản vẽ cải tạo có lớp hiện trạng, phá dỡ và xây mới, mẫu kiểm cần thể hiện vùng nào?
Chọn vùng có cả ba trạng thái xuất hiện gần nhau và đối chiếu với chú giải. Mục tiêu là nhận biết đúng quan hệ giữa các lớp, không chỉ thấy đường nét sắc. Người thiết kế xác nhận quy ước thể hiện; nếu đổi cách in hoặc chuyển sang đen trắng, phải duyệt lại khả năng phân biệt ở vùng đó.
Trang ảnh khảo sát và trang phương án đề xuất dùng cùng góc nhìn, có cần ghi trạng thái riêng?
Nên nhận diện rõ ảnh hiện trạng và hình đề xuất để không hiểu nhầm đây là một công trình đã hoàn thành. Kiểm chú thích ngay cạnh từng hình, kể cả khi hai hình được tách sang các tờ khác nhau. Nhà in không tự đặt nhãn trạng thái nếu nguồn chưa được người làm đồ án xác nhận.
Panel bồi tấm cần treo bằng phụ kiện riêng, có nên để vị trí lỗ xuyên qua khung tên?
Không đặt lỗ hoặc điểm kẹp tại vùng thông tin bắt buộc đọc. Xác định vị trí liên kết theo phương án trưng bày trước khi chốt file, rồi kiểm khoảng ảnh hưởng lên hình và mép tấm. Phụ kiện và khả năng chịu lực cần được xác nhận theo cấu hình thực tế, không suy ra chỉ từ độ dày tấm.
Một mặt bằng ở cuốn thuyết minh bị xoay so với panel, kiểm nhãn trục như thế nào?
Đối chiếu tên trục, đầu trục và hướng đọc ký hiệu trên từng bản thể hiện. Việc xoay ảnh cho vừa trang không được làm người đọc nhầm thứ tự trục hoặc quan hệ với mặt cắt. Kiểm cả chú thích dẫn tới tờ khác; không dựa riêng vào hình tổng thể trông giống nhau.
Sơ đồ thông gió kiến trúc có mũi tên bán trong suốt, bản thử cần đánh giá ngoài màu gì?
Kiểm hướng đầu mũi tên, thứ tự chồng lớp và sự phân biệt luồng vào với luồng ra trên vùng nền phức tạp. Một màu in đẹp chưa đủ nếu dấu hướng nhỏ bị chìm. Sửa các điểm không đọc được trong bản nguồn; tránh tăng đậm toàn sơ đồ làm mất phân cấp thông tin.
Tờ kỹ thuật có biểu tượng rất nhỏ được phóng to bằng hiệu ứng trong phần mềm, cần kiểm gì ở PDF?
Kiểm hiệu ứng có làm thay đổi độ dày nét, kích thước chữ hoặc vùng cắt quanh biểu tượng không. So biểu tượng với các ký hiệu cùng loại trong tờ, ở kích thước xuất thực tế. Nếu cần dựng lại, dùng nguồn hình học đã xác nhận thay vì dựa vào ảnh phóng lớn bị mờ.
Đơn kiến trúc nhận ở Nguyễn Đình Chiểu có tờ cho hội đồng và tờ trưng bày, có thể đánh dấu trực tiếp lên panel không?
Chỉ đánh dấu vào vị trí đã được người đặt chấp thuận, tránh viết hoặc dán lên bề mặt trình bày. Nên nhận diện bằng bao gói hoặc phiếu đối chiếu của từng phần. Khi lấy hàng tại 37A Nguyễn Đình Chiểu, Phường Sài Gòn, TP.HCM, kiểm đúng phần được phân công nhận trước khi tách khỏi bộ.
Sau phản biện kiến trúc, sửa phương án nhưng giữ cùng bố cục panel có phải kiểm lại toàn tờ không?
Cần kiểm các vùng phụ thuộc vào phương án: chú giải, diện tích, mặt cắt dẫn chiếu, sơ đồ và ảnh phối cảnh. Không chỉ nhìn vùng hình học đã thay. Duyệt bản PDF mới cùng danh sách tờ liên quan trước khi yêu cầu in bổ sung, tránh tái dùng tờ cũ còn nội dung không còn đúng.
