Catalogue lò xo: khi nào cần mở phẳng và thay trang?

Lập bản đồ tờ để kiểm catalogue lò xo ở từng công đoạn

Sau khi chọn được cách mở và quy cách sơ bộ, cần chuyển cấu trúc catalogue thành những tờ giấy cụ thể. Đây là bước nối giữa thiết kế và gia công: mỗi tờ có mặt trước, mặt sau, cạnh đục và vị trí trong cuốn. Một danh sách chỉ ghi số trang không thể hiện hết những quan hệ này. Bản đồ tờ giúp nhận ra ngay việc hai trang phải thay cùng nhau, một tab nằm sai phía hoặc một mặt trắng đang bị hiểu thành trang thiếu.

Chẳng hạn, một phương án giả định có 36 mặt ruột in hai mặt tương ứng 18 tờ ruột; bìa trước và bìa sau làm riêng được liệt kê thành hai tờ khác. Nếu mặt trong bìa để trắng, ghi rõ mặt trắng ấy trong bản đồ thay vì để người xếp tờ tự đoán. Đây là ví dụ cách kiểm, không phải cấu hình cố định của dịch vụ. Khi có tờ phân chương hoặc tờ gấp, bổ sung từng tờ vào danh sách, xác định mặt in và vị trí lắp rồi mới chốt khối giấy dùng để chọn vòng.

Mỗi dòng có thể gồm mã tờ, nội dung mặt trước, nội dung mặt sau, nhóm vật liệu đã xác nhận và cạnh đóng. Mã tờ thuộc hồ sơ kiểm soát; chỉ đưa lên trang in khi thật sự giúp người dùng bảo trì cuốn. Nếu không muốn xuất hiện mã trên thành phẩm, vẫn giữ bản đồ ở ngoài file in để người duyệt đối chiếu. Đặc biệt, số trang hiển thị trong thiết kế và số thứ tự trang PDF phải có bảng quy đổi nếu phần giới thiệu không đánh số.

Khi kiểm thứ tự, đọc theo tờ và theo nội dung. Một cuốn có đủ số mặt vẫn có thể bị lặp hai mặt rồi thiếu hai mặt khác. Kiểm điểm chuyển giữa chương, mặt sau của tờ cuối chương và mặt trước của tờ mở chương tiếp theo sẽ phát hiện lỗi mà việc đếm tổng không thấy. Nếu xưởng đề xuất tách file bìa và ruột, bảng này là căn cứ để ghép đúng; không tự bình thành tờ sản xuất vì cách bố trí in còn phụ thuộc phương án của xưởng.

Phân biệt cạnh đóng, hướng đọc và cạnh lật trước khi duyệt

Catalogue đứng đóng bên trái và catalogue ngang đóng phía trên có đường đi của trang khác nhau. Một file đều là trang ngang chưa cho biết người đọc sẽ lật ngang như sách hay lật lên như tài liệu trình bày. Vì vậy, mô tả hướng đọc bằng một hình tờ giấy có mũi tên trên hồ sơ yêu cầu sẽ rõ hơn tên gọi khổ. Hình này dùng để trao đổi kỹ thuật, không cần thêm vào thiết kế bán hàng.

Để kiểm hai mặt, lấy một tờ giấy, ghi tên trang trước và trang sau theo file, đánh dấu đầu trang rồi xoay quanh đúng cạnh dự kiến đóng. Khi mặt sau xuất hiện, đầu chữ phải nằm theo hướng người đọc mong muốn. Nếu phải xoay cả cuốn để đọc mỗi lần lật, cần kiểm lại hướng xuất trang hoặc thiết lập in hai mặt. Không tự chọn chế độ lật cạnh dài hay cạnh ngắn chỉ dựa vào tên khổ; kết quả phải được xác nhận trên tờ thử theo cấu hình thực tế.

Lề đóng của hai mặt nằm ở hai phía khác nhau trên màn hình khi xem từng trang đúng chiều. Sao chép nguyên bố cục trang trước sang trang sau mà không đổi vùng an toàn có thể đưa mã hàng vào phía lỗ. Hãy kiểm các trang chẵn và lẻ bằng dấu cạnh đóng trong bản xem kỹ thuật. Dấu hướng dẫn cần tách khỏi nội dung in và được loại khỏi PDF sản xuất sau khi đã xác nhận, để tránh thành phẩm có đường đánh dấu ngoài ý muốn.

Trường hợp một sơ đồ nằm ngang trong cuốn đứng cũng cần quyết định riêng: người đọc xoay cuốn để xem sơ đồ hay sơ đồ được thu xếp theo hướng đọc chung. Cạnh đục vẫn thuộc kết cấu cuốn, không tự chuyển theo chiều của hình. Một trang xoay trong PDF có thể hiển thị thuận trên màn hình nhưng chưa thể hiện chiều in mặt sau. Hãy thử cặp mặt liên quan thay vì chỉ duyệt trang có sơ đồ.

Bước lỗ, điểm đầu dãy lỗ và khoảng cách tới mép là ba kiểm tra khác nhau

Bước lỗ là nhịp lặp của dãy lỗ dọc cạnh đóng; khoảng cách tới mép là phần giấy từ cạnh xén đến vùng đục. Hai thông số này không thay thế nhau. Một tờ có lề đủ rộng vẫn không lắp đúng vào bộ vòng có nhịp khác. Ngược lại, dãy lỗ đúng nhịp nhưng quá gần cạnh có thể để lại phần giấy giữ trang yếu. Khi hỏi khả năng tái sử dụng tờ cũ, cần kiểm cả hệ lỗ lẫn phần giấy còn nguyên quanh lỗ.

Điểm bắt đầu dãy lỗ quyết định vị trí tương đối của từng lỗ trên tờ. Hai tờ có cùng số lỗ và cùng nhịp vẫn có thể lệch nếu một tờ được căn từ đầu trên, tờ kia lệch chuẩn căn. Đặt hai tờ đại diện chồng lên nhau theo cạnh thành phẩm và nhìn dãy lỗ sẽ giúp phát hiện khác biệt. Không coi việc luồn được một vài vòng đầu là bằng chứng toàn bộ tờ phù hợp; sai lệch có thể xuất hiện rõ hơn ở cuối cạnh dài.

Với bìa có kích thước khác ruột, mép bìa nhô không tự đồng nghĩa với lỗ sai. Cần biết thiết kế muốn bìa che ruột theo hướng nào và vị trí vòng so với hai bộ cạnh. Xưởng phải xác nhận cách căn riêng nếu cấu tạo có phần nhô chủ ý. Người duyệt nên quan sát tờ khi cuốn khép và khi xoay qua vòng: một phương án trông ngay ngắn lúc đóng có thể bị cạ bìa khi lật.

Tờ thay được gửi đến một xưởng khác nên đi kèm mẫu tờ hoặc cuốn gốc để kiểm tương thích, nếu có thể. Ảnh chụp xiên không đủ xác định vị trí lỗ hoặc chiều dài cạnh. Không yêu cầu đục thêm một dãy mới sát dãy cũ để cố lắp vừa: vùng giấy giữ tờ có thể yếu hơn và hình thức khó nhất quán. Phương án in lại tờ theo hệ lỗ đúng cần được đánh giá trước khi thao tác lên cuốn đang dùng.

Chuyển bảng kỹ thuật khỏi đường lật mà vẫn giữ đủ dữ liệu

Một bảng mã nhiều cột cần được kiểm theo luồng mắt của người tra cứu. Nếu cột mã nằm sát vòng, người đọc có thể nhìn thấy các thông số nhưng không biết chúng thuộc model nào. Ưu tiên đưa cột nhận diện cùng các cột quyết định vào vùng đọc ổn định; trường diễn giải dài có thể chuyển xuống dòng ngay trong cùng nhóm. Việc cơ cấu lại không có nghĩa bỏ dữ liệu, mà là bảo đảm thông tin quan trọng còn đọc được sau khi đục và đóng.

Với bảng phải chia thành hai trang, tránh buộc người dùng nối một hàng qua khoảng gáy bằng cách đoán. Một phương án là chia theo nhóm sản phẩm, để mỗi trang có đầy đủ tiêu đề cột. Nếu bắt buộc chia theo nhóm thông số, lặp mã sản phẩm ở cả hai phần và ghi rõ phần đối chiếu. Người đọc gập trang ra sau chỉ còn thấy một mặt, nên mỗi phần phải có đủ căn cứ nhận diện ngay trong mặt đang mở.

Sơ đồ quy trình hoặc bản vẽ có đường dẫn đi qua vùng lỗ cũng dễ gây hiểu sai. Có thể chuyển sơ đồ nguyên vẹn sang một trang, tách thành các bước có ký hiệu nối hoặc dùng một tờ gấp nếu phương án được xác nhận. Không dùng một dải nền che phía gáy để tạo cảm giác liền hình rồi để đường chỉ dẫn bị đục mất. Cần kiểm điểm bắt đầu, kết thúc và chú giải trên bản đã gia công, nơi khoảng trống cơ học hiện ra rõ nhất.

Vùng dành cho viết ghi chú nên được thử bằng thao tác thật, bởi tay người viết chiếm nhiều diện tích hơn mắt người đọc. Cho người thuận tay khác nhau thử ghi một mã ngắn trên trang trước và sau, xem vòng có cản cổ tay không. Nếu khó viết, chuyển ô ghi chú sang cạnh ngoài hoặc làm một trang ghi nhận riêng theo cấu trúc cuốn. Giấy và bút phù hợp cần được kiểm trên mẫu; lớp bảo vệ bề mặt không tự bảo đảm khả năng viết.

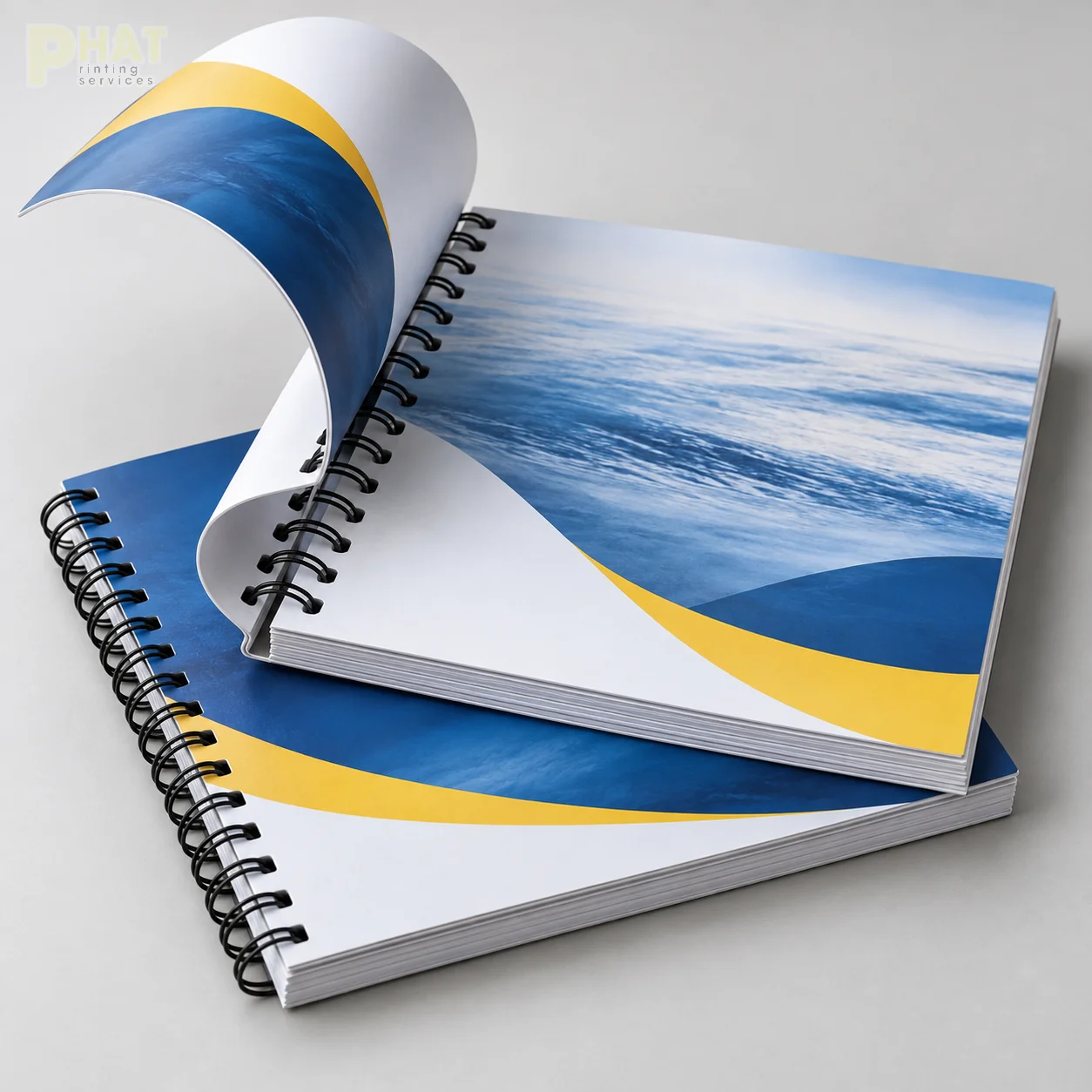

Đánh giá tab, tờ ngắn và tờ gấp bằng quỹ đạo khi lật

Tab phân chương có phần nhô ở cạnh ngoài để tìm nhanh, nhưng phần nhô làm kích thước bao của cuốn lớn hơn ruột. Cần kiểm tab có cạ vào bìa, vướng túi đựng hoặc gập khi người dùng xoay tờ ra sau không. Một tab chỉ đọc được lúc cuốn khép chưa chắc hữu ích lúc cuốn mở ở giữa chương. Trên mẫu, thử tìm chương bằng tab trong cả hai tư thế rồi xác nhận tên tab còn nhìn thấy khi số trang trước nó tăng lên.

Tờ ngắn được dùng để chia nhóm hoặc chèn thông tin riêng phải có cạnh đục tương thích với khối ruột. Nếu tờ chỉ chiếm một phần chiều cao, vùng vòng mà nó sử dụng cần được đánh giá riêng để tránh tờ bị xoay, xô hoặc lật không ổn định. Không suy rằng một tờ nhỏ luôn có thể lắp bằng cách bỏ bớt lỗ. Xưởng cần xem hình dạng tờ, vùng chịu lực và cách người dùng cầm tờ trước khi xác nhận phương án.

Tờ gấp phải kiểm cả trạng thái khép vào cuốn và trạng thái mở rộng. Phần gấp không được tự cuốn vào vòng trong khi lật hoặc đẩy các tờ bên cạnh khỏi tư thế đọc. Khi sơ đồ lớn được chia qua nếp gấp, vị trí nhãn và đơn vị cũng phải tránh vùng khó đọc. Làm một mô hình đúng kích thước bằng giấy để kiểm hình học là bước hữu ích, nhưng mẫu trên vật liệu cuối vẫn cần thiết khi quyết định phụ thuộc độ cứng và độ dày.

Với mọi tờ đặc biệt, chỉ định rõ vị trí trước hay sau chương, mặt nào hướng ra người đọc đầu tiên và cách đánh số. Nếu tờ được bổ sung sau khi mẫu ruột đã đạt, khối trang thay đổi nên mẫu cũ chỉ còn xác nhận phần trước đó. Cần kiểm lại khả năng xoay của vòng và phần chồng ở vị trí tờ đặc biệt. Phát hiện một tab vướng trên mẫu rẻ hơn xử lý cả lô đã đóng, vì lỗi nằm ở kết cấu chứ không chỉ ở hình in.

Tách phép thử độ dày khỏi phép thử hình ảnh và bề mặt

Mẫu cơ học trả lời cuốn có lắp vừa và lật thuận không; mẫu in trả lời nội dung và bề mặt thể hiện ra sao. Khi chưa cần in đủ ruột, có thể trao đổi một khối mẫu dùng số tờ và vật liệu đại diện để xem kết cấu, nếu xưởng chấp nhận. Mẫu đó không xác nhận toàn bộ màu, thứ tự dữ liệu hoặc khả năng đọc của những trang chưa in. Trên phiếu duyệt, ghi rõ mục tiêu đã kiểm để lần đặt lô chính không hiểu rộng hơn kết quả thực tế.

Thay vài tờ trắng mỏng bằng giấy bất kỳ cho đủ số mặt sẽ làm phép thử độ dày thiếu đại diện. Khối mẫu cần phản ánh bìa, ruột và các tờ phụ theo cấu tạo dự kiến. Những lớp xử lý bề mặt có liên quan cũng cần được tính khi chúng thay độ dày hoặc cách lật. Không lấy kết quả mẫu rút gọn để khẳng định vòng phù hợp cho cuốn cuối nếu khối giấy đã đổi; nhân viên phải kiểm lại cấu hình hoàn chỉnh trước khi chốt.

Thử theo chuỗi thao tác: đặt cuốn khép, mở một trang giữa, lật từng tờ qua vòng, chuyển sang tờ khác quy cách, khép lại rồi cầm cuốn di chuyển như lúc sử dụng. Mỗi bước có một quan sát riêng. Cuốn dễ lật trên bàn nhưng trượt tờ khi cầm nghiêng là vấn đề khác cuốn giữ tờ ổn nhưng vòng cấn khi viết. Ghi rõ bước gây bất tiện sẽ giúp xưởng chọn điểm kiểm, thay vì nhận góp ý chung rằng gáy chưa đẹp.

Không tự đặt số lượt lật thành chứng nhận tuổi thọ. Việc thử một nhóm thao tác giúp so phương án và phát hiện lỗi sớm, không đủ dự đoán mọi điều kiện sử dụng dài hạn. Nếu có yêu cầu sử dụng đặc biệt, mô tả tần suất, nơi đặt cuốn và cách người dùng thao tác để hai bên thống nhất phép thử phù hợp. Kết quả chỉ có ý nghĩa với cấu hình, mẫu và điều kiện đã được ghi nhận; đổi vật liệu hoặc vòng cần xem lại phần kết quả chịu ảnh hưởng.

Khoanh vùng lỗi theo trang, vị trí vòng và thời điểm xuất hiện

Khi một tờ bị kẹt, đầu tiên xác định kẹt tại một vị trí cụ thể hay dọc toàn bộ cạnh. Một điểm cạ lặp ở cùng vị trí trên nhiều tờ có thể liên quan đoạn vòng biến dạng hoặc tình trạng khép vòng; một tờ kẹt riêng có thể liên quan lỗ, cạnh tờ hoặc lớp bề mặt của tờ đó. Đây là hướng khoanh vùng, chưa phải kết luận nguyên nhân. Giữ thao tác nhẹ và đối chiếu với mẫu đã duyệt trước khi yêu cầu sửa.

Lỗ bị thiếu phần ở đầu hoặc cuối dãy khác với lỗ bị rách khi dùng. Nếu phần lỗ đã hở ra cạnh ngay trên cuốn mới, cần kiểm vị trí căn tờ và mẫu đục. Nếu lỗ ban đầu nguyên nhưng sau khi kéo tờ xuất hiện vết xé, ghi lại thao tác và tình trạng vòng ở điểm đó. Không kéo thử mạnh các cuốn còn lại để tái tạo lỗi; cách thử ấy có thể làm tăng hư hỏng và mất căn cứ so sánh.

Khi cuốn bị xòe hoặc ruột nghiêng lúc khép, xem đây là hiện tượng toàn khối hay chỉ một nhóm trang. Khối ruột có tờ gấp, tab hoặc nhiều vật liệu có thể phân bố độ dày không đều; vòng méo hoặc cạnh tờ lệch cũng có thể góp phần. Đặt mẫu chuẩn và cuốn nghi lỗi trong cùng tư thế, chụp cả cạnh vòng lẫn cạnh ngoài. Một ảnh bìa chính diện thường không cho thấy điểm phát sinh ở khối ruột.

Với vệt xước hoặc bong tại lỗ bìa, cần phân biệt dấu đã có trước đóng với dấu xuất hiện sau lật hoặc sau vận chuyển. Chụp cận vùng lỗ cùng một ảnh tổng thể để thấy vị trí. Tránh tự bôi keo, dán miếng che hoặc ép bìa trước khi xưởng kiểm, vì những thao tác đó có thể cản việc xác định mức ảnh hưởng. Phương án xử lý có thể nằm ở tờ bìa, công đoạn đục hoặc đóng; thay vòng không tự giải quyết mọi lỗi bề mặt.

Đánh giá tác động của một thay đổi trước khi tháo catalogue

Một mặt bảng giá cần sửa có thể nằm chung tờ với mặt thông số đang còn hiệu lực. Khi thay tờ, phải xuất đủ cả hai mặt và giữ đúng chiều đọc; chỉ gửi mặt mới khiến người xử lý không biết mặt sau cần giữ gì. Từ bản đồ tờ, lập danh sách tờ ảnh hưởng, những tham chiếu liên quan và số cuốn phải cập nhật. Đây là bước kỹ thuật bổ sung cho quản lý phiên bản, giúp tránh việc nội dung đúng nhưng thành phẩm lại thiếu mặt sau.

Nếu thêm một sản phẩm làm nội dung tràn sang tờ tiếp theo, phạm vi thay đổi có thể rộng hơn trang nhìn thấy. Kiểm mặt sau bị dồn dòng, vị trí đầu chương, tab và tổng độ dày khối ruột. Một thay đổi ít chữ vẫn có thể kéo theo nhiều tờ khi bố cục dùng bảng liên tục. Chỉ sau khi xác định phạm vi mới có căn cứ so phương án gia công lại với in cuốn mới; không đánh giá bằng số dòng đã sửa.

Cuốn được thu hồi để sửa cần phân loại theo tình trạng vật lý, không chỉ phiên bản. Tờ có lỗ đã yếu, bìa cong hoặc vòng đã bị ép trong quá trình dùng sẽ khác cuốn còn nguyên. Nếu xưởng nhận kiểm bảo trì, hai bên cần thống nhất những thành phần được giữ, được thay và cách đánh giá thành phẩm sau xử lý. Không hứa mọi cuốn cũ sẽ trở về hình thức như mới; quyết định phụ thuộc hiện trạng thực tế và khả năng gia công đã được xác nhận.

Với lô ở nhiều điểm sử dụng, có thể đề xuất cập nhật một cuốn đại diện để đánh giá trước, nếu phù hợp. Kiểm đủ mặt vừa sửa, tờ liền kề và thao tác qua đoạn vòng đã xử lý. Nếu phương án đạt, vẫn cần kiểm từng nhóm cuốn vì mức hao mòn khác nhau. Mẫu cập nhật là căn cứ cho quy trình, không biến tất cả cuốn thu hồi thành cùng một tình trạng. Phân loại rõ cũng giúp tránh cấp nhầm cuốn chưa sửa cho điểm đang cần dữ liệu mới.

Chọn phạm vi thử theo nhiệm vụ của catalogue

Cuốn tra mã đặt cạnh một bộ mẫu sản phẩm

Người tư vấn vừa giữ bộ mẫu vừa xem thông số, nên bài thử ưu tiên một mặt đang mở và khả năng tìm mã mà không nâng cuốn khỏi bàn. Có thể yêu cầu người dùng tìm một model giữa chương, chỉ đúng đơn vị đo rồi chuyển sang model khác. Nếu phải lấy tay giữ bìa hoặc vặn cuốn để đọc mã, kiểm bố cục và quỹ đạo tờ. Nhu cầu ấy cụ thể hơn việc chỉ hỏi cuốn có mở phẳng không.

Cuốn bảng chọn mang theo trong túi tài liệu

Phần vòng nhô ra và tab phân chương ảnh hưởng kích thước khi cho vào túi. Thử đưa mẫu vào ngăn dự kiến, rút ra rồi mở trang thường dùng; kiểm vòng có móc vào vật khác hoặc mép tab bị gập không. Nếu mẫu chỉ vừa khi ép gáy, cần đổi cách chứa hoặc cấu hình trước khi đặt lô. Không giảm bề rộng ruột tùy tiện để vừa túi khi chưa kiểm lại bảng nhiều cột và vùng đọc sau đục.

Cuốn hướng dẫn tư vấn có chỗ ghi lựa chọn

Ngoài khả năng viết, cần xác định ghi chú thuộc khách nào và có cần giữ cùng cuốn hay không. Nếu nhiều người ghi vào một cuốn dùng chung, dữ liệu có thể lẫn dù kết cấu lò xo đạt. Có thể tách phiếu ghi riêng hoặc dành trang theo buổi sử dụng, tùy quy trình của đơn vị đặt. Phép thử nên gồm ghi, lật sang trang tiếp và khép cuốn; quan sát cả vết cọ và khả năng đọc lại ghi chú trên vật liệu đã chọn.

Ghi kết quả duyệt bằng dấu hiệu quan sát được

Phiếu duyệt hữu ích khi mô tả kết quả thay vì chỉ ghi đẹp hoặc đạt. Chẳng hạn: mặt sau đọc đúng chiều khi lật quanh cạnh trái; cột mã ở trang được thử không nằm trong dãy lỗ; tờ phân chương xoay qua vòng mà không cạ bìa. Những mô tả ấy gắn với cấu hình và thao tác cụ thể. Không tự đặt dung sai gia công hoặc mức lực kéo nếu chưa có tiêu chí được hai bên xác nhận.

Giữ một bộ thông tin gồm phiên bản PDF, bản đồ tờ, mẫu quy cách và kết quả kiểm những điểm đặc biệt. Khi nhận lô, đối chiếu cuốn ở các nhóm đóng gói, kiểm đầu chương và đoạn có tờ khác vật liệu, không chỉ trang đầu. Nếu thấy lỗi lặp, ghi số cuốn đã kiểm, số cuốn có biểu hiện và vị trí kiện để xưởng khoanh vùng. Chọn số lượng kiểm theo quy mô và thỏa thuận đơn hàng; vài cuốn đạt không chứng minh tất cả cuốn đều đạt.

Hạn nhận cần được chốt sau khi file và quy cách đã được kiểm, gồm khối tờ cuối, vật liệu, vòng và công đoạn hoàn thiện được chấp nhận. Mốc khoảng hai giờ dành cho đơn thông thường sau xác nhận file và quy cách, không phải lời hứa mặc định cho mọi catalogue lò xo. Nếu thêm tờ gấp, đổi vòng hoặc cần xử lý lại mẫu, hỏi lại lịch phần bị ảnh hưởng. Thời gian vận chuyển và thời điểm người nhận có mặt được thống nhất riêng với thời gian sản xuất.
